DEI離散輸入評估板:航空電子與高壓信號采集的可靠測試平臺
發布時間:2025-08-21 08:41:53 瀏覽:3053
在航空電子、工業自動化及高可靠性系統中,離散信號(如開關狀態、傳感器信號)的準確采集與數字化處理至關重要。為滿足這一需求,Device Engineering Incorporated (DEI)推出了DEI128x系列離散輸入評估板,專門用于測試和驗證其高性能離散輸入集成電路(IC)。該評估板兼容多種DEI IC型號,支持高壓環境下的信號采集、抗干擾測試及靈活配置,是工程師開發高可靠性系統的理想工具。

產品目的
用途:測試和評估DEI公司多種離散輸入接口芯片(Discrete Input ICs)。
兼容性:新IC設計盡可能保持引腳兼容(如DEI1282與DEI1284)。
支持評估的芯片列表
| 型號 | 功能描述 |
| DEI1026A | 6通道,檢測OPEN/GND,符合ABD0100標準。 |
| DEI1054 | 6通道,檢測28V/OPEN。 |
| DEI1066 | 8通道,GND/OPEN檢測,SPI輸出,符合ABD0100。 |
| DEI1067 | 8通道,GND/OPEN檢測,SPI輸出,符合ARINC 735A和ABD0100。 |
| DEI1160 | 8通道,可編程檢測GND/OPEN或28V/OPEN,SPI接口。 |
| DEI1166 | 8通道,GND/OPEN檢測,并行輸出,5V-18V供電。 |
| DEI1167 | 8通道,GND/OPEN檢測,并行輸出,固定12V供電。 |
| DEI1184 | 8通道,可編程檢測,符合ABD0100H高壓保護標準。 |
| DEI1188 | 8通道,GND/OPEN檢測,SPI接口,符合ABD0100H閾值和遲滯要求。 |
| DEI1198 | 8通道,GND/OPEN檢測,并行三態總線輸出,高防雷擊瞬態抗擾度(需外接電阻/TVS)。 |
| DEI1282/1284 | 8通道,可配置為GND/OPEN或28V/OPEN,SPI接口,內置自檢(BIT)。1284需外接3kΩ電阻和TVS以實現Level 4/5防雷擊保護。 |
評估板功能
測試接口:
通過跳線(H1-H13)輸入/監測信號,支持USBee AX?測試工具。
Vin(H1/H2)可外接電源,動態調整輸入閾值。
保護電路:
電阻(R1-R15)可短路用于直接信號注入,或串聯/TVS用于高壓測試。
TVS器件(D1-D16)支持防雷擊(如Level 3-5)。
驅動與開關:
ULN2803驅動器(U7/U8)提供GND/OPEN信號和FET(Q1-Q16)的柵極驅動。
FET開關支持±20V柵源電壓和60V漏源電壓,適用于28V/OPEN模式。
擴展功能:
支持DEI1282/1284的級聯(通過J1/J2)。
應用場景
航空電子:驗證飛控系統的28V/OPEN或GND/OPEN離散信號接口。
工業控制:測試PLC或傳感器的高壓開關信號兼容性。
研發調試:通過USBee AX?工具實時捕獲SPI/并行數據,加速故障診斷。
上一篇: Minco柔性電路組件
推薦資訊

                                Solitron Devices 公司的 SD11714 是一款 1200V SiC N 溝道功率 MOSFET,采用 TO-257 氣密封裝,具有低導通電阻(160mΩ@25°C)和低柵極電荷,支持 17A 連續漏極電流和 97W 最大功耗,工作溫度范圍 -55°C 至 +175°C,適用于開關電源、DC-DC 轉換器、PFC 電路等高可靠性應用。

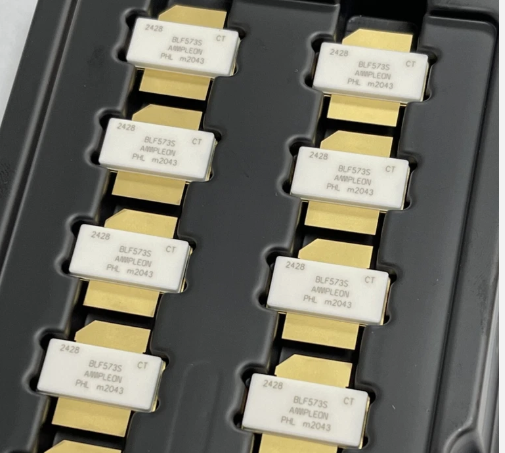

                                BLF573/BLF573S是Ampleon推出的LDMOS射頻功率晶體管,專為廣播發射和ISM應用優化,在225MHz下可提供300W連續波輸出功率(70%高效率/27.2dB增益),支持HF至500MHz寬頻段;采用50V工作電壓(漏源耐壓110V),具備13dB輸入回波損耗和42A峰值漏極電流,結溫支持-225°C高溫環境,適用于高要求的射頻功率放大系統。
