HFBM075100S高頻巴倫適配器:高速通信與極端環境應用
發布時間:2024-12-31 08:36:43 瀏覽:1349

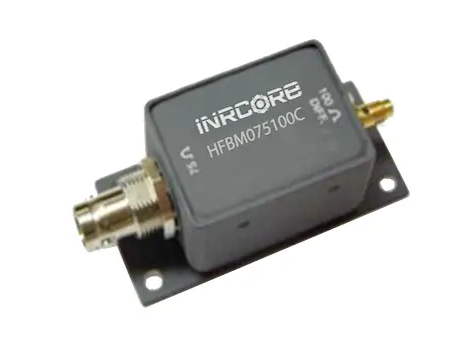

HFBM075100S是一款高頻巴倫適配器,設計用于將100Ω的平衡差分信號轉換為75Ω的接地不平衡信號。它適用于高速數據傳輸應用,如SMPTE-292M HDTV,以及需要高環境、電磁干擾(EMI)和腐蝕保護的飛行應用。

主要特性
不平衡阻抗:75Ω。
平衡阻抗:100Ω。
最大插入損耗:2 dB。
尺寸:緊湊的64.77 x 29.464 x 27.94毫米。
安裝方式:底盤安裝。
通道數:單通道。
數據速率:支持高達1485 Mbps的數據傳輸速率,滿足高速通信需求。
抖動(最大值):110 pSec
工作溫度范圍:-55℃至+125℃。
設計應用:適用于SMPTE-292M HDTV應用,數據速率為1.485GBs。
環境適應性:為飛行應用設計,具有出色的環境、電磁干擾(EMI)和腐蝕保護。
包裝:散裝,便于大規模生產和自動化裝配。
連接器類型:BNC
應用領域
HFBM075100S巴倫適配器適用于需要在不平衡和平衡信號之間進行轉換的場合,如無線通信、廣播、雷達系統、衛星通信、高清電視廣播等。
