CX11VSCSM1調諧叉石英晶體STATEK
發布時間:2024-12-19 09:11:37 瀏覽:1803

Statek公司生產的 CX11V 調諧叉晶體是一款高性能的石英晶體諧振器,相關信息如下:
頻率范圍:32 kHz 至 240 kHz
封裝類型:表面貼裝石英晶體
設計:為高可靠性應用設計和制造的高性能調諧叉石英晶體諧振器
產品特點

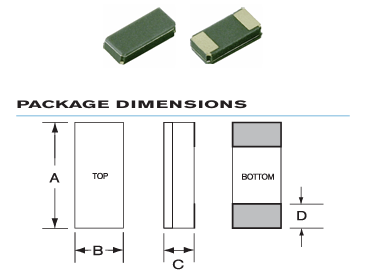

3.2 x 1.5 mm 密封陶瓷封裝,帶陶瓷蓋
氦氣不透的外殼
優秀的長期老化特性
廣泛的工作溫度范圍
在美國設計和制造
應用領域
醫療:心臟節律管理、輸液泵、糖尿病控制、神經刺激器、人工耳蝸
軍事和航空:航空指示器和儀器、駕駛艙顯示、數據通信、遙測
工業、計算機和通信:通信、發射器、脈沖發生器、跟蹤信標
規格
| Fundamental Frequency | 32.768 kHz | 50.0 kHz | 100.0 kHz |
| Motional Resitance R? (kQ) | 50 | 40 | 20 |
| Motional Capacitance C1(fF) | 3.5 | 1.4 | 1.0 |
| Quality Factor Q | 25,000 | 55,000 | 70,000 |
| Shunt Capacitance Co(pF) | 1.0 | 0.8 | 0.8 |
| Turnover Temperature To | 25℃ | 20℃ | 18℃ |
| Calibration Tolerance2 | ±100 ppm to ±30 ppm | ||
| Load Capacitance | Customer specifed (9 pF standard) | ||
| Drive Level | 0.5μW MAX | ||
| Aging,First Year3 | 3 ppm MAX | ||
| Shock Survival | 5,000 g,0.3 ms,1/2 sine | ||
| Vibration Survival4 | 20 g,10-2,000 Hz swept sine | ||
| Operating Temperature Range? | -10℃ to+70℃(Commercial) 40C to+85℃(Industrial) -55℃ to +125°℃(Military) | ||
| Storage Temperature Range5 | -55°℃ to+125 | ||
| Max Process Temperature | 260℃ for 20 seconds | ||
| Moisture Sensitivity Level(MSL) | This component is hermetically sealed and is not moisture sensitive. | ||

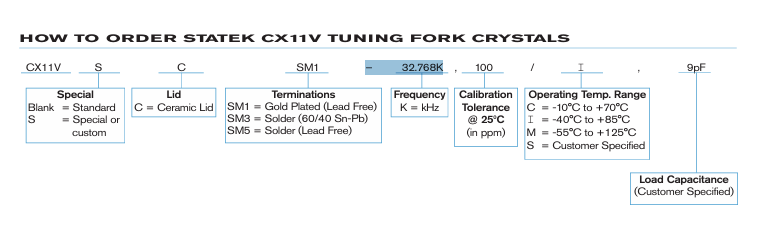

訂購指南:

這款晶體適用于需要高可靠性和穩定性的應用,如醫療設備、軍事和航空設備以及工業通信設備。它的密封設計使其對濕度不敏感,增加了其在各種環境下的適用性。
