Statek SWCX1掃頻石英晶體6-125MHz
發布時間:2024-10-12 09:13:11 瀏覽:1588

這款Statek SWCX1 掃頻石英晶體,其頻率范圍為 6 MHz 到 250 MHz,具有抗輻射能力,并采用表面貼裝方式設計。以下是該產品的主要特點和應用:
產品特點:
抗輻射能力:能耐受總劑量為 100 kRad(即 1 kGy)及以上的輻射。
高抗沖擊性:采用三點安裝結構。
超高可靠性:適合嚴苛環境中的使用。
定制設計:可根據需求進行定制。
軍用和空間篩選可用:滿足嚴格的軍事和航空航天級別標準。
低老化率:長期使用中的頻率穩定性好。
關鍵工藝在10級潔凈室中進行:保證產品的高質量。
符合 NASA 標準:遵循 NASA EEE-INST-002 規范。
應用領域:
軍事與航空航天:適用于高可靠性要求的場合。
衛星:適合在太空中長期運行的設備。
太空探測系統:用于深空探測。
深空探測器:例如火星探測器等。
遙測:用于遠程數據傳輸的精密設備。
電氣規格:
| ELECTRICAL SPECIFICATIONS TABLE1(Specifications shown are typical unless otherwise noted.) | ||||||||||||
| SM | Frequency Range | Motional Resistance R1 @25℃ | Motional Capacitance C1@25℃ | Shunt Capacitance C0 @25℃ | Quality Factor (Q)@25℃ | Load Capacitance CL | Drive Level | |||||
| sWCX1 sWCX1 | 6.0 MHz to 250 MHz | 25.0@32 MHz 150@155.2 MHz | 6.2fF @32 MHz 4.0 fF @155.2 MHz | 2.3 pF @32 MHz 2.3 pF @155.2 MHz | 30 k@32 MHz 30 k@155.2 MHz | 20 pF,fs 50 MHz 10 pF,f>50 MHz | 500 μW Maxfs 50 MHz 200 μW Maxf>50 MHz | |||||
| GENERAL SPECIFICATIONS TABLE1(Specifications shown are typical unless otherwise noted. | ||||||||||||
| SM | Frequency Range | Calibration Tolerance @25℃ | Frequency Temperature Stability | Aging,first year | Shock,survival | Vibration,surviva | Standard CX data sheet | |||||
| sWCX1 sWCX1 | 6.0 MHz to 250 MHz | ±100 ppm,or tighter as required | Please referto CX1 AT data sheet | 2 ppm Max | 3,000g peak 0.3 ms 1/2 sine | 20 g,10-2,000 Hz swept sine | 10127 CX1 AT/ 10107 CX1 SMAT | |||||

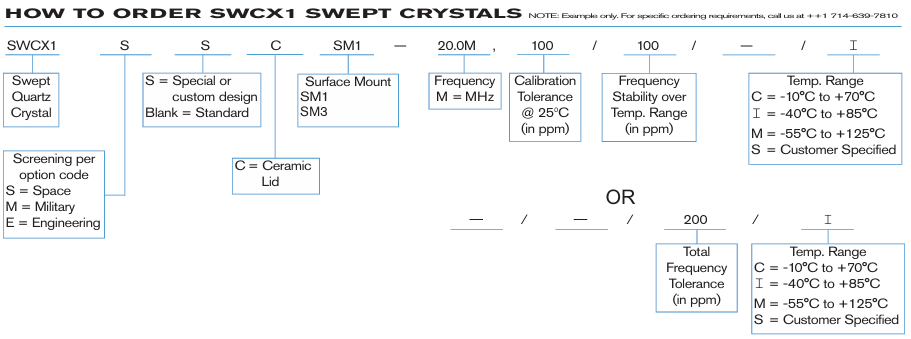

訂購指南:
