HFBM075100C高頻巴倫適配器iNRCORE
發布時間:2024-09-05 09:28:36 瀏覽:2111

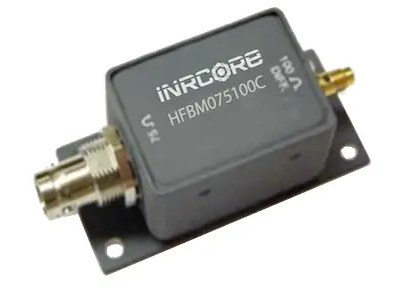

在高速數據傳輸領域,信號的準確性和穩定性是至關重要的。iNRCORE公司憑借其在電子元件設計與制造方面的專業知識,推出了HFBM075100C高頻巴倫適配器,這是一款專為滿足高清電視傳輸需求而設計的高性能元件。

產品特點與規格
HFBM075100C適配器的主要特點之一是其信號轉換能力,能夠?qū)?00Ω平衡差分信號轉換為75Ω單端不平衡信號。這一特性使其成為符合SMPTE-292M HDTV標準的理想選擇,支持高達1.485Gbps的數據速率。此外,該適配器還特別設計用于飛行應用,具備出色的環境適應性、電磁干擾(EMI)防護以及耐腐蝕性能,確保在各種嚴苛條件下穩定運行。
在電氣規格方面,HFBM075100C在25°C下的插入損耗最大為2.0dB,抖動最大為110皮秒,這些參數保證了信號傳輸?shù)母哔|(zhì)量和低延遲。其工作溫度范圍廣泛,從-55°C到+125°C,展現了其強大的環境適應能力。

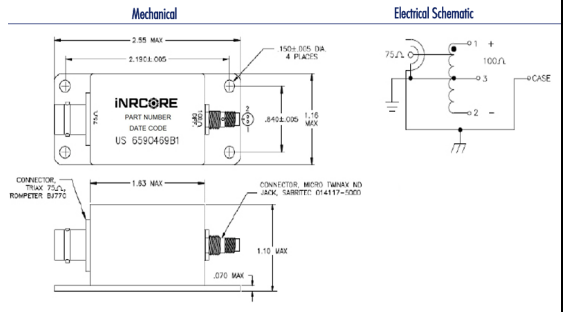

機械尺寸與連接器
HFBM075100C的機械尺寸設計緊湊,最大長度為2.55英寸,最大寬度為1.63英寸,最大高度為1.10英寸。四個安裝孔徑為0.150±0.005英寸,便于安裝和固定。連接器方面,采用了SMA連接器(型號為TRX 75Ω ROMPETER BJ770)和微型同軸連接器(型號為SABRIC-T O14117-5000),確保了與各種設備的兼容性和連接的可靠性。
電路原理圖
HFBM075100C的電路原理圖展示了其精巧的設計,包含一個初級線圈連接到100Ω阻抗,以及一個次級線圈連接到75Ω阻抗。此外,線路中還設有地線(Case Ground),進一步增強了信號的穩定性和抗干擾能力。

相關推薦:
更多INRCORE相關產品信息可咨詢立維創展。
