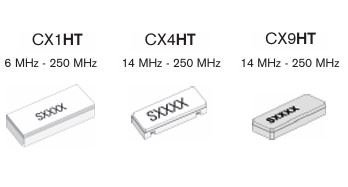

CX1HT/CX4HT/CX9HT高溫晶振Statek
發布時間:2024-08-01 09:19:58 瀏覽:2184
STATEK公司的CX1HT、CX4HT和CX9HT高溫晶體是為極端高溫環境下的設備設計的晶體振蕩器。這些晶體能夠在高達225攝氏度的溫度下穩定工作,適用于工業設備、地下鉆孔工具和旋轉軸傳感器等多種應用。

| Freoueng Bange  | Motional Resistance R1@25°C  | Molonal Capachance C1025°C  | ShuntCapacitance C0025*C  | Quality Faclon 0@25°℃  | Load Capacitance CL Load  | Drive Level | |
| CX1HT | 6MHz-250 MHz | 30Ω@10 MHz 25Ω@32 MHz  | 5.5fF@10 MHz 6.2 fF@32 MHz  | 2.2 pF ①10 MHz 2.3 pF O32 MHz  | 100K@10MHz 30K@32 MHz  | 10 pF | 500 pW MAX.forf<50 MHz 200 μW MAX.forf>50 MHz  |
| CX4HT | 14 MHz- 250 MHz  | 75Ω@16   MHz 30Ω@32 MHz  |  1.5 fF@16 MHz 2.5 fF@32 MHz  | 0.9 pF @16 MHz 1.1 pF@32 MHz  | 90K@16 MHz 70K@32 MHz  | 10 pF | 200 μW MAX.forf<50 MHz 100 pW MAX.forf>50 MHz  |
| CX9HT | 14 MHz- 250 MHz  | 30Ω@25   MHz 30Ω@49 MHz  |  1.8 fF@25 MHz 2.1 fF@49 MHz  | 1.0pF 025 MHz 1.0 pF@49 MHz  | 120K@25 MHz 60K@49 MHz  | 10pF | 200 μW MAX.forf<50 MHz 100 μW MAX.for f>50 MHz  |
主要特性:
- 高溫操作能力:這些晶體在225°C的高溫環境下保持穩定性能。
- 高抗沖擊性:設計堅固,能抵抗高沖擊負荷。
- 氣密性陶瓷封裝:確保在極端條件下的性能穩定性。
規格與性能:
- 頻率范圍:
- CX1HT: 6 MHz至250 MHz
- CX4HT和CX9HT: 14 MHz至250 MHz
- 預期壽命:在200°C下超過1000小時。
- 校準公差:1±100ppm,或更嚴格,根據需要。
- 工作溫度范圍:-55°C至+225°C。
- 頻率-溫度穩定性:
- 125 ppm,適用于-55°C至+150°C
- 150 ppm,適用于-55°C至+175°C
- 175 ppm,適用于-55°C至+200°C
- 250 ppm,適用于-55°C至+225°C
- 200 ppm,適用于+25°C至+200°C
- 300 ppm,適用于+25°C至+225°C
- 陳化:第一年25°C下5ppm。
- 沖擊生存能力:
- CX1HT: 1000克,1毫秒,1/2sin
- CX4HT和CX9HT: 5000 g, 0.3 ms, 1/2sin
- 振動生存能力:20克有效值,10-2000赫茲。
- 儲存溫度:-55°C至125°C。
- 最高工藝溫度:260°C,持續20秒。

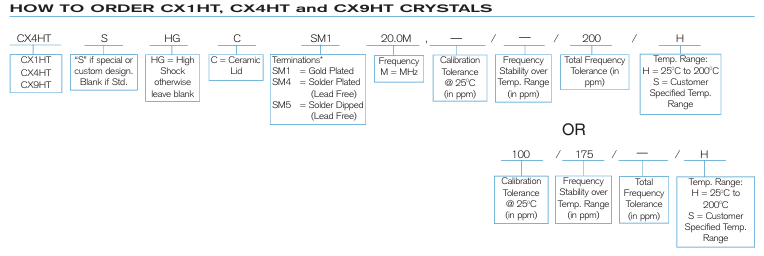

訂購指南:

相關推薦:
Statek超小型表面貼裝石英晶體頻率10kHz~250MHz
Statek TS1/TS4溫度傳感器頻率160~350kHz
更多Statek晶振相關產品信息可咨詢立維創展。
