BNC525六通道數字延遲/脈沖發生器
發布時間:2024-01-24 09:17:07 瀏覽:1773

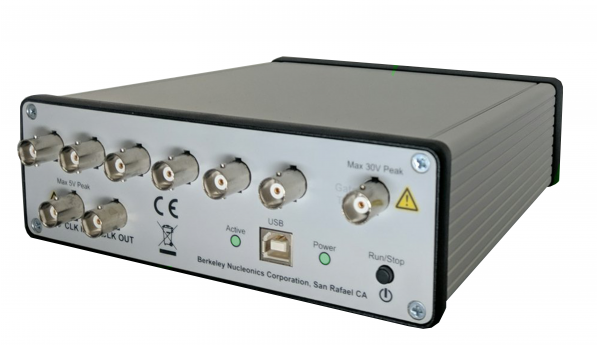

Berkeley Nucleonics Corporation (BNC)525型是一種突破性的新型便攜式脈沖/延遲發生器,以小巧經濟的封裝提供了全面的功能。其尺寸為7.125英寸 x 5.1英寸 x 1.5英寸,大約相當于一本小書或外置硬盤的大小,是同類產品中通道密度最高的選擇。不過,您絕對不會對它的性能、功能或編程選項感到失望。這是一款經濟實惠的脈沖/延遲發生器,它并沒有以此犧牲性能或功能!
525型可以通過標準USB充電器、筆記本電腦USB端口或便攜式電池組供電——這對于經常在旅途中的工程師來說非常方便。525型可以使用其圖形用戶界面進行控制,該界面消除了笨重的前面板組件,并降低了機械問題的可能性。它具有出色的定時和觸發靈活性,包括20MHz的重復頻率、4ns的定時分辨率、小于50ps的RMS抖動以及內部或外部觸發選項。可以為每個通道選擇輸出,使用戶能夠在各種研究項目中觸發、門控或脈沖各種設備,滿足不同需求。單脈沖、連續、突發、占空比和周期計數都是每個通道可選的功能。同時也支持寬脈沖,寬度范圍為10ns至1000s,延遲范圍從觸發開始到1000s。外部觸發信號峰值電壓可達30V,寬度最低可達20ns。您還可以選擇觸發沿的類型-上升沿或下降沿。這款產品對于曾經停產的皮秒脈沖實驗室 #PSPL2600C脈沖發生器進行了重大升級。

特征:
通道數:6 個獨立輸出
分辨率:4 ns
寬度/延遲精度:10 ns + 0.0001 x 設置
通道間抖動:< 250 ps RMS
輸出脈沖幅度:TTL
電源:標準USB
規格:
| 內部速率發生器 | |
| 頻率(周期)范圍 | 0.001Hz 至 20MHz(1000s 至 50ns) |
| 分辨率和準確性 | 4納秒 |
| 抖動 | < 50 ps RMS |
| 突發/占空比模式 | 1 至 1,000,000 個脈沖 |
| 時基 | 100 MHz,低抖動 PLL |
| 振蕩器 | 50 MHz、50 ppm 晶體振蕩器 |
| 脈沖控制模式 | 內部速率發生器,外部觸發/柵極 |
| 系統輸出模式 | 單次、連續、突發、占空比、循環計數 |
| 脈沖和周期計數器 | 32 位 |
| 同步更新模式 | 根據命令更新寬度和延遲 |
| 脈沖延遲生成 | |
| 寬度/延遲分辨率 | 4納秒 |
| 寬度范圍 | 10 納秒 - 1000 秒 |
| 寬度精度 | 10 ns + 0.0001 x(寬度 + 延遲設置) |
| 延遲范圍 | ±1000 秒 |
| 延遲精度 | 5 ns +(0.0001 x 延遲設置) |
| 復 用 | 任何或所有通道都可以組合到任何或所有輸出。 |
| 通道輸出模式 | 單脈沖、正常、突發、占空比 |
| 通道控制模式 | 內部觸發或外部門控。每個通道可以獨立設置為任何模式。 |
| 抖動(通道到通道) | <:250 ps RMS |
| 運輸尺寸 | 12x10x5 英寸 |
| 裝運重量 | 5 磅 |
