Teledyne SP Devices ADQ33雙通道12位1GSPS數字化儀
發布時間:2025-03-27 09:24:40 瀏覽:1663

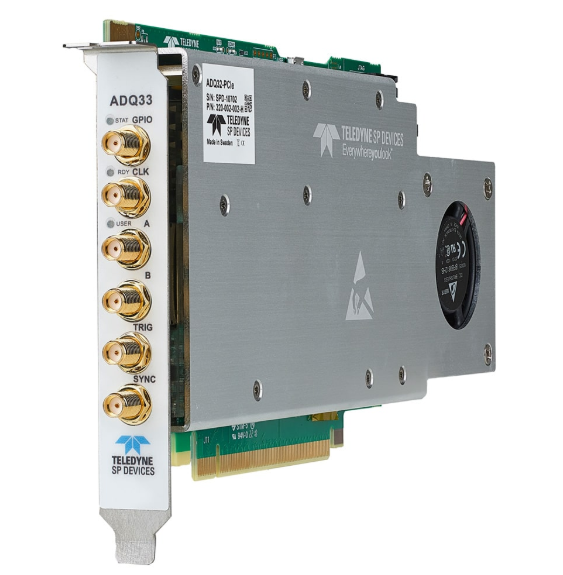

ADQ33是由Teledyne SP Devices推出的一款高端12位雙通道數據采集板,適用于需要高采樣率和高數據傳輸速率的科學儀器和測量系統。

模擬輸入
通道數:2個通道(A和B)
采樣率:每個通道1 GSPS
帶寬:1 GHz(-3dB)
輸入范圍:0.5 Vpp
輸入阻抗:50 Ω
耦合方式:直流耦合(DC)
連接器類型:SMA
可編程直流偏置:范圍為-0.25 V至+0.25 V
動態性能
串擾:<500 MHz時為-70 dBFS
噪聲功率密度:0至500 MHz為-144 dBFS/√Hz
信噪比(SNR):0至500 MHz,-1dBFS時為55 dBc
無雜散動態范圍(SFDR):0至500 MHz,-1dBFS時為64 dBc
有效位數(ENOB):0至500 MHz,-1dBFS時為8.9位
時鐘和觸發
內部時鐘參考:10 MHz,精度±3 ppm,年漂移±1 ppm
外部時鐘參考輸入:1 MHz至500 MHz,支持抖動清潔器
外部直接采樣時鐘輸入:1000 MHz
時鐘參考輸出:10 MHz,負載為50 Ω時為1.2 Vpp
觸發器和GPIO:支持多種觸發模式和GPIO功能,包括輸入和輸出
數據存儲和傳輸
數據存儲:8 Gbyte板載數據存儲
數據傳輸接口:PCIe Gen3 x8
數據傳輸速率:至CPU為7 GByte/s(無頭部),至GPU為7 GByte/s(無頭部)
支持的PCIe版本:Gen1、Gen2、Gen3
支持的PCIe通道數:1、4、8
應用場景
光學相干斷層掃描(SS-OCT):用于高分辨率成像
飛行時間質譜儀:用于精確質量分析
分布式光纖傳感器:用于長距離監測
激光雷達(LIDAR):用于距離測量和成像
科學儀器:用于高精度數據采集
掃描聲學顯微鏡:用于材料分析
深圳市立維創展科技有限公司,優勢渠道提供Teledyne SP Devices產品訂貨,歡迎咨詢了解。
