765型快速上升時間脈沖發生器提供高達 800 MHz 的脈沖頻率和 70 ps 的上升和下降時間。為了滿足高電壓要求,HV 選項提供高達 50V 的信號和 400ps 的超快上升時間。765 型具有可編程的脈沖幅度和基線偏移,以及低至 300 皮秒的可編程寬度。延遲和脈寬分辨率為10 ps,抖動為<25 ps。手勢就緒的觸摸屏 GUI 允許用戶快速設置 4 個輸出通道。傳統的按鈕和旋轉編碼器提供了額外的編程簡單性。我們在模擬前端也進行了重大改進,確保了最小的過沖和振鈴。這僅僅是個開始......765 型的創新硬件架構提供先進的脈沖序列,例如雙脈沖或四脈沖,具有完全獨立的定時參數。

特征:
快速上升和下降時間 < 70 ps (20%-80%)
300 ps 至 > 7 秒脈沖寬度
每通道重復速率:800 MHz,RMS抖動為4 ps
2 或 4 個獨立通道
寬度和延遲分辨率為10 ps
可調脈沖幅度:10 mVpp 至 5 Vpp
± 2.5 V 可調基線失調
HV 選項(50V @ 400ps 上升時間)
應用:
雷達和聲納系統
半導體和激光
高精度定時
大物理場(光電倍增管和對撞機)
高速檢測器和比較器
硅帶仿真
質譜
用戶界面和脈沖輸出:

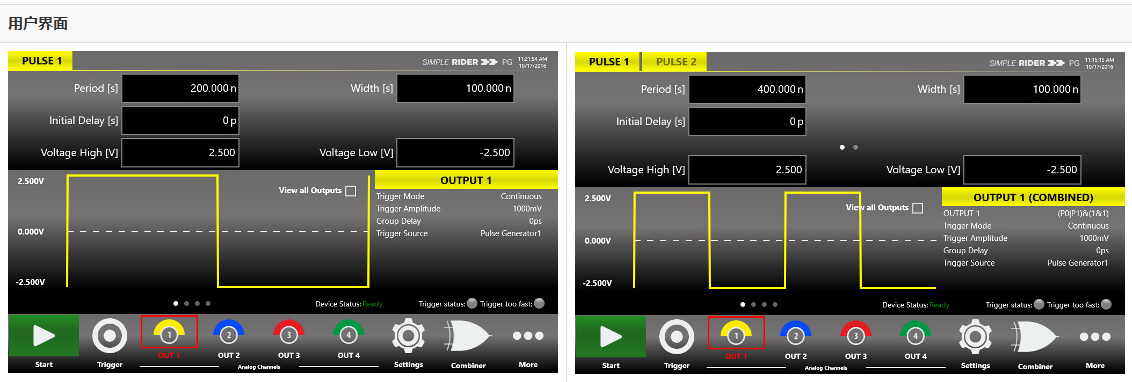

765 型用戶界面專為觸摸而設計,旨在將現代脈沖和波形發生器的所有功能置于您的指尖。
所有儀器控件和參數均可通過直觀的用戶界面訪問,讓人想起平板電腦和現代智能手機的簡單性:工程師和科學家可以使用觸摸功能和手勢,只需輕觸幾下即可創建單個或多個脈沖(雙脈沖、三脈沖和四脈沖模式)。

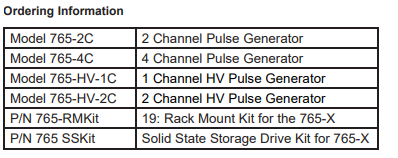

規格:
| 765 | 765-高壓 | |
| 渠道 | 2 或 4 個獨立通道 | 1 或 2 個獨立通道 |
| 脈沖周期 | 范圍:5ns 至 8 秒  | 范圍:5 ns 至 8 秒 分辨率:10 ps 抖動:15 ps  |
| 最大脈沖頻率 | 800 MHz(四通道模式) | 400 MHz(雙模式、三模式和四模式) |
| 準確性 | ±2 頁/分鐘 | ± 2 頁/分鐘 |
| 脈沖模式 | 單脈沖、雙脈沖、三脈沖、四脈沖 外寬  | 單脈沖、雙脈沖、三脈沖、四脈沖 外寬  |
| 脈沖寬度 | 范圍:300 ps 至 8 秒 分辨率:10 ps 精度: ± 0.1 % + 30 ps 抖動:< 10ps  | 范圍:1 ns 至 8 秒 分辨率:10 ps 精度:± (1 % + 100 ps)2 抖動:< 10 ps  |
| 脈沖延遲 | 范圍:0 ps 至 8 秒 分辨率:10 ps 精度:± 0.1% + 100ps  | 范圍:0 ps 至 8 秒 分辨率:10 ps 精度:± 0.1% + 100ps  |
| 脈沖幅度 | 峰峰值范圍:10 mVpp 至 5 Vpp 分辨率:4 mV(幅度從 250 mV pp 到 5Vpp) 分辨率:1 mV(幅度從 10 mV pp 到 250mVpp)  | 峰峰值范圍:100 mVpp 至 50 Vpp 分辨率:10 mV  |
| 基線偏移量 | 范圍:± 2.5V 可調 分辨率:2 mV  | 范圍:-25V、-12.5V、0V、+12.5V、+25 V(軟件可選) 分辨率:12.5V  |
| 上升和下降時間 | 上升/下降時間(20% 至 80%):<70 ps 上升/下降時間(10% 至 90%):< 95 ps(1Vpp 幅度), < 105 ps(5Vpp 振幅)  | 上升/下降時間(20%至80%,失調=0V): < 380 ps(最高 25Vpp 幅度) 上升時間(20% 至 80%,失調 = 0V): < 400 ps(最高 50Vpp 幅度) 下降時間(20% 至 80%,偏移 = 0V): < 490 ps(最高 50Vpp 幅度) 上升/下降時間(10% 至 90%,失調 = 0V): < 560 ps(最高 25Vpp 幅度) 上升時間(10%至90%,失調=0V): < 600 ps(最高 50Vpp 幅度) 下降時間(10% 至 90%,偏移 = 0V): < 800 ps(最高 50Vpp 幅度)  |
| 過頭 | < 5%  | < 8 % (高達 25Vpp 振幅) < 5 % (從 25Vpp 到 50Vpp 幅度)  |
| 通道間抖動 | < 10 ps | < 15 ps |
| 輸出阻抗 | 50 Ω | |
| 觸發模式 | 單次、連續、突發、門控 | |
| 觸發輸入阻抗 | 50 Ω 或 1kΩ 用戶可選 | |
| 觸發輸入范圍 | ± 3.5 V(50 Ω輸入阻抗) ± 10 V(1KΩ 輸入阻抗) < 50mVpp 最小可檢測幅度  | |
| 觸發閾值 | ± 8V 10 mV 分辨率 ± 100 mV 精度  | |
| 最大觸發頻率 | 40兆赫 | |
| 最小觸發脈沖寬度 | 1納秒 | |
| 觸發抖動 | < 30ps(觸發輸入到觸發輸出),頻率≤ 15 MHz | |
| 參考時鐘輸入 | 10MHz 至 100MHz 50 Ω輸入阻抗(交流耦合) -5 dBm 至 4 dBm 正弦波或方波 ( RT <1 ns 和占空比介于 40% 至 60% 之間)  | |
| 參考時鐘輸出 | 10MHz 或參考時鐘輸入頻率 50 Ω 輸出阻抗(直流耦合) 可調振幅 方波:0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 至 Hi-Z ]  | |
| 電源輸入 | 100 - 240 V交流 ± 10%, 47 - 63 Hz, | |
| 功耗 | 120 瓦 | 300 瓦 |
| 環境、EMC和安全 | 工作溫度: 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % RH 無冷凝 9,842 英尺 [ 3,000 米] 存儲: EN61010-1(安全) EN 61326-1:2013(標準) EN 61326-1:2013(抗擾度)  | |
| 硬件和軟件 | Intel Celeron 2GHz 或更高 8 GB RAM 120 GB SSD Windows 10 7“ Touch LCD HDMI、VGA、USB、RS-232 和 LAN 端口  | |
| 尺寸(寬 x 高 x 深) 重量  | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米] (3U 19“ 機架安裝) 21.7 磅 [ 9.7 千克 ]  | |
| 運輸尺寸 郵寄重量  | 24 x 19 x 13 英寸 28 磅  | |
