Minco:精密柔性電路專家
發布時間:2025-10-27 09:27:39 瀏覽:57

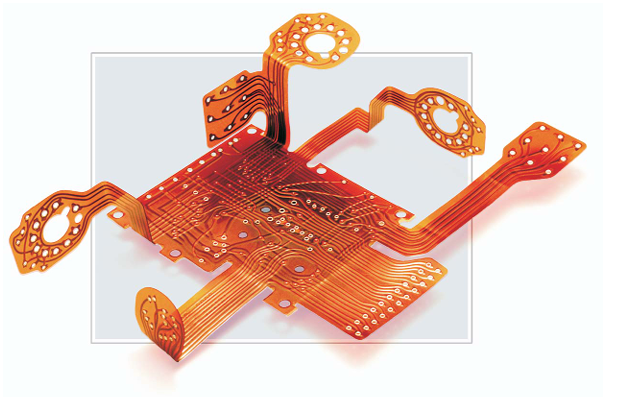

在當今高精密電子設備領域,柔性電路(Flex Circuits)已成為實現輕量化、高密度布線的核心技術。Minco Products, Inc. 作為行業領先者,成立于1956年,1972年進入柔性電路領域。憑借60多年的技術積累,為航空航天、軍事、醫療等行業提供高可靠性柔性電路解決方案。

Minco的柔性電路采用聚酰亞胺膜、特氟龍、高純度銅等材料,支持單層、雙層、多層(最高16層)設計,并具備以下特點:
極致柔性:最小彎曲半徑可低至6倍電路厚度,適應動態彎曲場景(如折疊設備)。
高密度布線:線寬可達0.005英寸(約0.127mm),滿足精密醫療和軍工需求。
多功能集成:可選屏蔽層、嵌入式線圈(10μH~30mH),減少外部組件依賴。
典型應用:
醫療:植入式除顫器、心臟起搏器的無線通信模塊
軍事:導彈制導系統、戰術電臺的高頻信號傳輸
工業:紅外探測器、臨床分析儀的精密傳感電路
Minco的柔性電路之所以可靠,源于其嚴格的工藝控制:
材料優化:采用鈹銅、壓延銅等低電阻材料,確保信號完整性。
精密加工:激光切割、電鍍、層壓全流程數字化,誤差≤0.001英寸。
質量檢測:通過熱沖擊、介電強度(1000V/60Hz)等軍用級測試。
案例:
三叉戟II導彈:Minco的柔性電路在極端溫度(-55°C~125°C)下仍保持穩定性能。
臨床分析儀:集成加熱、傳感、電路三合一設計,簡化設備結構。
定制化支持與成本優化
Minco提供免費設計咨詢,幫助客戶優化方案:
設計建議:用紙模模擬折疊路徑,避免機械干涉。
降本技巧:
優先選擇雙層電路而非多層結構。
采用加強板(Stiffener)替代剛撓結合設計。
Minco是專注于為嚴苛應用提供溫度傳感與控制、熱加熱、柔性電路及集成解決方案。其產品廣泛應用于醫療、航空航天、半導體、能源等多個行業。深圳市立維創展科技有限公司優勢分銷Minco產品,歡迎咨詢了解。
