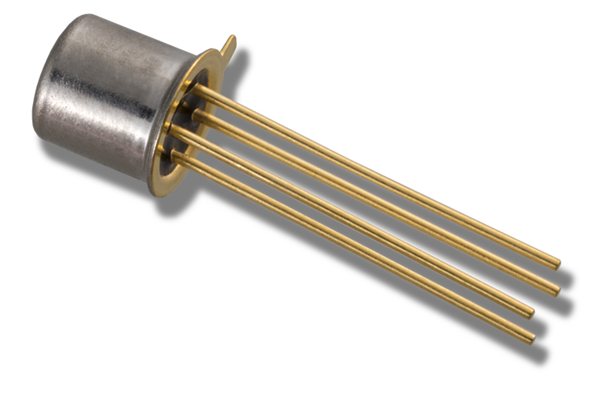

Linear Systems DPAD20 TO-72二極管45V 50MA
發布時間:2025-10-14 08:57:04 瀏覽:99
Linear Systems PAD系列低電流、高精度二極管,適用于精密模擬電路(如運算放大器保護、采樣保持電路等)。
特點:
直接替代Siliconix PAD系列
超低反向漏電流(pA級別)
低反向電容(≤2.0pF)

型號分類及關鍵參數
| 型號 | PAD | JPAD | SSTPAD | UNITS | CONDITIONS |
| PAD1 | -1 | pA | VR=-20V | ||
| PAD2 | -2 | ||||
| (SST/J)PAD5 | -5 | -5 | -5 | ||
| (SST/J)PAD10 | -10 | -10 | -10 | ||
| (SST/J)PAD20 | -20 | -20 | -20 | ||
| (SST/J)PAD50 | -50 | -50 | -50 | ||
| (SST/J)PAD100 | -100 | -100 | |||
| (SST/J)PAD200 | -200 | ||||
| (SST/J)PAD500 | -500 |
極限參數(Absolute Maximum Ratings)
存儲溫度:-55°C ~ +150°C
工作結溫:-55°C ~ +150°C
最大功耗 (PAD):300mW,SOT-23 封裝
最大功耗 (JPAD/SSTPAD):350mW
正向電流 (PAD):50mA
正向電流 (JPAD/SSTPAD):10mA
封裝與尺寸
SOT-23(3引腳)
TO-72(3引腳金屬封裝)
應用電路示例
① 運算放大器保護電路(Figure 1)
使用JPAD5和JPAD20限制差分輸入電壓(≤0.8V)和共模輸入電壓(±15V)。
② 采樣保持電路(Figure 2)
采用JPAD5降低JFET開關柵極的電容耦合偏移電壓。
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
