Connor-Winfield DOT050F-010.0M TCXO
發布時間:2025-08-27 08:51:12 瀏覽:2953
Connor-Winfield DOT050F-010.0M 是10.0000MHz溫度補償晶體振蕩器TCXO。
關鍵特性
輸出邏輯:LVCMOS
電源電壓:3.3V
頻率:10.0000 MHz
頻率穩定性:±50 ppb(全溫范圍內)
溫度范圍:0°C ~ 70°C
最大供電電流:10 mA
啟動時間:≤10 ms
相位抖動(RMS):≤5 ps
集成相位噪聲:0.5~1.0 ps(12 kHz 至 Fo/2)
封裝:6-SMD(無引線)
尺寸:13.97mm × 9.02mm × 6.86mm
電氣參數
(1) 頻率相關參數
頻率校準(25°C):±1.0 ppm
老化(1天):±10 ppb
老化(1年):±300 ppb
頻率隨負載變化:±20 ppb(15pF 參考)
頻率隨電壓變化:±20 ppb(±5% Vcc 變化)
(2) 相位噪聲(典型值 @12.8MHz 示例)
偏移頻率噪聲(dBc/Hz)
1Hz-70
10Hz-100
100Hz-130
1kHz-148
10kHz-154
100kHz-155
(3) 輸出特性(LVCMOS)
負載電容:15pF
輸出高電平(Voh):≥90% Vcc
輸出低電平(Vol):≤10% Vcc
上升/下降時間(10%~90%):≤8 ns
占空比(50% Vcc):45%~55%
應用領域
通信設備(5G/光纖)
高精度時鐘同步
工業自動化控制系統
測試與測量儀器
更多Connor-Winfield晶振產品可咨詢立維創展。
推薦資訊

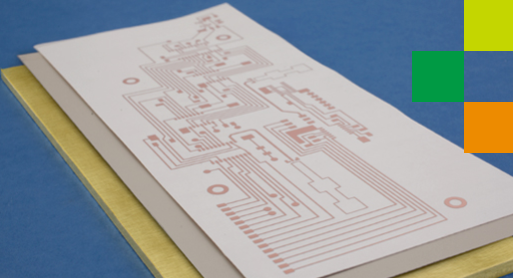

Rogers COOLSPAN TECA 是一種熱固性環氧樹脂體系的填銀膠膜,用于高功率電路板的散熱粘接。COOLSPAN 膠膜提供一種方便可靠的方法,用來粘合高功率電路板、厚金屬底板、散熱底板或射頻模塊外殼。這種方法能夠解決空隙和流動問題,而采用的常規熱熔焊接法和擠膠法,都會造成這些問題。COOLSPAN TECA 膜可在固定裝置中進行定位焊接,確保準確對準。然后,用工具進行熱固化或 PCB 壓合周期。

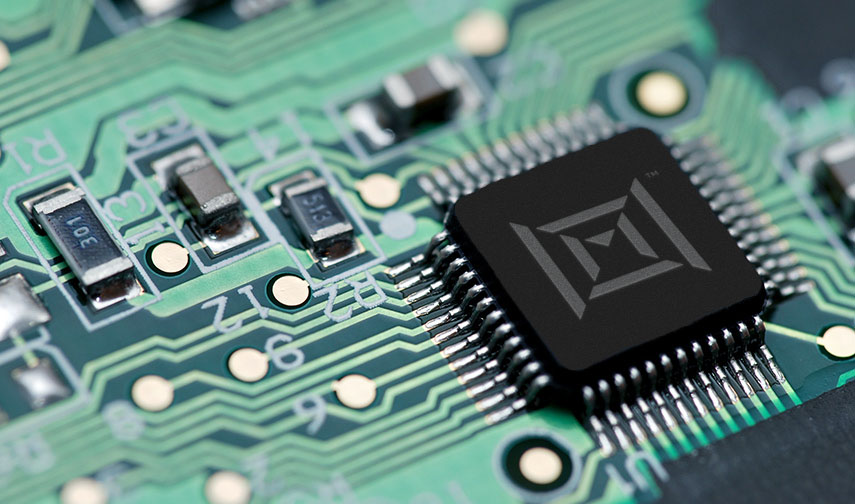

Marvell?一直受到頂級技術公司的信任,使用專為客戶設計的半導體解決方案實現全球數據移動的當前需求和未來理想、存儲、處理與保護。
