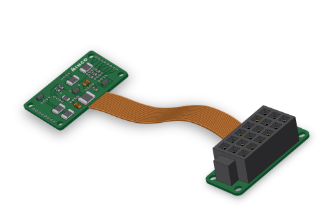

Minco柔性電路成本/尺寸/彎曲半徑/工藝問題解析
發布時間:2025-07-23 10:41:02 瀏覽:3428

1、柔性電路成本影響因素分析
柔性及剛柔結合電路的兩大核心成本要素在于銅層數量和物理尺寸。為降低銅層數,可采用盲埋孔或微孔技術,并優化零件排布——面板利用率越高,成本效益越顯著。值得注意的是,選擇柔性產品的交鑰匙組件方案雖會增加直接材料成本,但能顯著降低內部裝配成本(最高可節省30%)并提升產品可靠性。具體實施方案建議參考《Minco柔性電路設計指南》或聯系技術顧問。
2、柔性電路標準生產規格尺寸
面板加工尺寸
標準制造面板規格為18"×24"(457×610mm),有效工作區16.5"×22"(419×559mm)。針對特殊需求可提供定制化面板方案。若單件尺寸超過5",建議進行DFM評估——細微的布局調整可能帶來顯著成本優化。
最大電路尺寸
支持定制化生產,單件最大長度可達5英尺(約1.5米)。復雜大型電路建議提前進行工藝可行性分析。
3、柔性電路可彎曲半徑和次數
彎曲半徑規范
單層電路:≥6×材料厚度(IPC標準)
多層電路:≤24×材料厚度(含靜態支撐層) 實際應用中需綜合考慮: ? 動態/靜態彎曲類型
? 預期彎曲次數
? 環境應力因素
特別警示:多層電路建議采用受控彎曲成型工藝,避免銳角折痕導致的導體斷裂。
彎曲壽命
動態應用必須使用單層結構。高頻次彎曲場景建議:
采用≥10×厚度的彎曲半徑
配套專用成型治具
避免手工彎折操作
4、焊接到柔性電路的工藝要點
柔性基材具有吸濕特性(常態下含水率0.2%-0.5%),必須執行:
125℃預烘烤(2-4小時)
真空包裝存儲(≤30%RH)
未嚴格除濕可能導致:
焊接分層(爆板風險↑300%)
焊盤剝離強度下降40%
5、針對柔性電路的成本優化策略
實施價值工程可降低15%-25%成本:
層數最小化(例:2個雙層電路替代1個四層方案)
面板利用率最大化(陣列化設計)
3D折疊結構應用
注:需平衡制造成本與裝配成本的消長關系。
6、剛柔結合設計判定
采用剛柔結構的典型場景:
銅層≥6層
雙面SMT組裝需求
高可靠性通孔要求
典型失效模式
90%的現場故障源于彎曲區域,主要誘因包括:
動態彎曲半徑不足
安裝應力集中
環境腐蝕協同作用
解決方案框架:
? 提供完整的應用場景數據(溫度/化學暴露/機械載荷)
? 實施FMEA分析
? 采用專利緩沖層技術(Minco Flex-Shield?)
Minco是一家專注于柔性電路設計和制造的公司,擁有40多年的經驗,服務于醫療、航空航天和國防等領域。深圳市立維創展科技優勢分銷Minco產品,歡迎咨詢了解。
