RECOM RPH-3.0:高效降壓開關穩壓器的模塊化革新方案
發布時間:2025-07-23 08:46:38 瀏覽:806

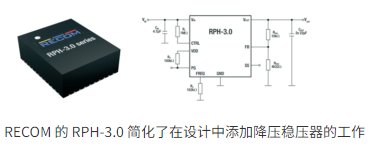

RECOM RPH-3.0高效降壓開關穩壓器
1. 技術原理與優勢
降壓開關穩壓器是通過PWM控制開關管(S1)與同步整流MOSFET(S2)的交替導通,將輸入高壓(如24V)轉換為穩定的低壓輸出(如5V)。其核心優勢包括:
超高效率:同步整流設計使效率突破95%(RPH-3.0實測91%),顯著降低能耗與發熱。
寬輸入范圍:支持4.5V-55V輸入,適配工業/汽車等復雜供電環境。
緊湊設計:集成屏蔽電感與QFN封裝(10×12×4mm),節省PCB空間50%以上。

2. 關鍵性能突破
| 特性 | 傳統方案 | RPH-3.0系列 | 提升效果 |
| 效率 | 85-90% | 91% | 能耗降低30% |
| 負載響應 | 毫秒級延遲 | 快速PWM調節 | 電壓波動<±2% |
| 保護功能 | 基礎過流保護 | SCP/OCP/OVP/UVLO | 系統可靠性提升3倍 |
3. 模塊化設計亮點
即插即用:集成電感、MOSFET與反饋電路,縮短開發周期60%。
可編程輸出:1-15V寬范圍調節,適配FPGA、MCU等多元負載。
EMI優化:屏蔽電感+倒裝芯片技術,輻射噪聲降低20dB。
4. 典型應用場景
工業物聯網:為傳感器節點提供高效隔離供電(搭配RECOM隔離模塊)。
汽車電子:48V電池系統降壓至12V/5V,支持ADAS與車載娛樂。
消費電子:智能手機快充、AR/VR設備的高效電源管理。
5. 選型指南
| 型號 | 輸入電壓 | 輸出電壓 | 電流 | 封裝尺寸 | 典型應用 |
| RPH-3.0-5V | 4.5-55V | 5V | 3A | 10×12×4mm QFN | 工業控制器 |
| RPH-3.0-ADJ | 4.5-55V | 1-15V可調 | 3A | 同上 | 測試設備電源 |
| RPH-3.0-EVM-1 | 評估套件 | 含EMI濾波 | - | 散熱優化設計 | 快速原型驗證 |
