Princeton Microwave Technology低噪聲放大器(LNA)
發布時間:2025-07-03 16:00:52 瀏覽:2077

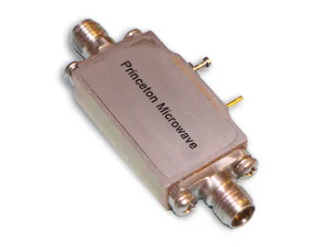

Princeton Microwave Technology低噪聲放大器(LNA)
型號參數:
| MODEL NUMBER | Frequency (GHz)  | Gain | Pout 1dB  | Noise Figure  | |
| Start | Stop | dB Min | dB min  | dB Max | |
| PmTA-0506-30-4 | 0.05 | 6 | 30 | 18 | 4 |
| PmTA-0112-30-4 | 1 | 12 | 30 | 17 | 4 |
| PmTA-0218-17-2 | 2 | 18 | 17 | 18 | 2 |
| PmTA-0220-30-2.5 | 2 | 20 | 30 | 16 | 2.5 |
| PmTA-0223-30-2 | 2 | 23 | 30 | 17 | 2 |
| PmTA-0618-40-1.8 | 6 | 18 | 40 | 16 | 1.8 |
| PmTA-0620-40-2.5 | 6 | 20 | 40 | 10 | 2.5 |
| PmTA-0721-45-2.3 | 7 | 21 | 45 | 15 | 2.3 |
| PmTA-1230-24-2 | 12 | 30 | 24 | 23 | 2 |
| PmTA-1830-20-3 | 18 | 30 | 20 | 10 | 3 |
| PmTA-1832-44-3 | 18 | 32 | 44 | 18 | 3 |
| PmTA-2030-30-2.2 | 20 | 30 | 30 | 11 | 2.2 |
| PmTA-40G-15-4.5 | 30KHz | 40 | 15 | 22 | 4.5 |
| PmTA-40G-24-3.2 | 30khz | 40 | 24 | 11 | 3.2 |
核心特性
頻率范圍:30kHz至40GHz(可提供高達 140 GHz 的高頻表面貼裝放大器。)
增益:17dB至45dB(小信號增益)
噪聲系數:最低可達1.8dB
阻抗匹配:50Ω輸入/輸出
穩定性:無條件穩定設計
封裝:TO-8、TC-1連接器、PlanerPak表面貼裝
溫度范圍:-50°C至+100°C
應用場景
脈沖放大系統
雷達與航空電子軍事系統
高速光纖通信
高頻表面貼裝需求場景(最高140GHz)
技術亮點
內部集成Si/GaAs MMIC與薄膜金互連
級聯模塊設計優化阻抗匹配
支持+5V至+24V寬電壓范圍
通過PmT R系列篩選確保嚴苛環境性能
PmT公司自1993年起為軍事和電信市場提供高質量的微波器件,如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品,歡迎了解。
