Focus Microwaves C110500高頻晶圓測量電機械調諧器50-110GHz
發布時間:2025-03-14 09:12:02 瀏覽:1586

Focus Microwaves Group 推出了全新的 DELTA 系列電機械調諧器,專門設計用于高頻 晶圓上(on-wafer)測量。該調諧器的主要特點和優勢如下:
1. 設計特點
低剖面設計:DELTA 調諧器的低剖面設計使其能夠放置在晶圓周邊,實現探針尖端與調諧器之間的直接連接,消除了器件(DUT)與調諧器之間所有可能的插入損耗。
優化調諧范圍:該設計使工程師能夠實現最佳的調諧范圍,同時顯著減少了調諧器的占地面積和重量。
2. 技術規格
型號:C110500
頻率范圍:50-110 GHz
連接器類型:1mm
VSWR(電壓駐波比):最小 ≥10:1,典型值 12:1
最大功率:2W(連續波,VSWR 10:1 條件下)
重復性:最小 -35 dB,典型值 -40 dB
重量:1.85 磅
長度:7.764 英寸
3. 連接器配置
默認配置:DELTA 調諧器默認配備 DUT 側為公頭連接器,源/負載側為母頭連接器。
定制配置:可根據客戶的具體需求提供不同的連接器配置。

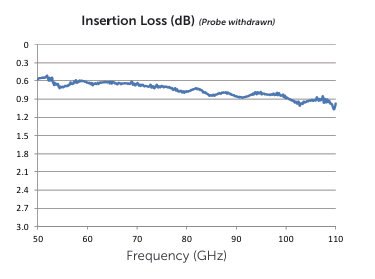

4. 插入損耗

5. 應用場景
晶圓上測量:DELTA 調諧器特別適用于高頻晶圓上測量,能夠提供高精度的調諧和低損耗的連接,確保測量結果的準確性。
更多Focus Microwaves 相關產品信息可咨詢立維創展。
