Maxim現貨MAX3078E RS-485/RS-422收發器:工業通信應用
發布時間:2025-02-14 09:16:12 瀏覽:1013
MAX3078E 是一款具有 ±15kV ESD 保護、失效保護、熱插拔功能的 RS-485/RS-422 收發器,工作電壓為 +3.3V。它適用于工業通信等需要高可靠性和穩定性的場景。這些收發器包含一個驅動器和一個接收器,支持全雙工和半雙工通信模式。

應用場景
照明系統
工業控制
電信
安全系統
儀器儀表
電氣特性
工作電壓:+3.3V
驅動器輸出電流:±250mA
接收器輸入電阻:96kΩ(1/8單位負載)
最大數據速率:250kbps、500kbps、16Mbps(取決于型號)
典型應用

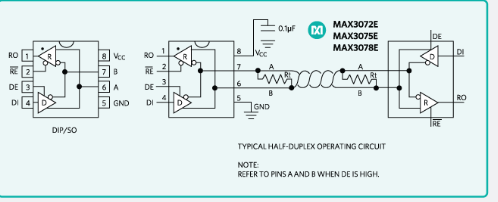

半雙工網絡:適用于需要高密度節點的場景。
全雙工網絡:適用于需要雙向高速通信的場景。
主要特性
保護功能
ESD保護:I/O引腳提供±15kV人體模型ESD保護。
失效保護接收器:在接收器輸入開路或短路時保證邏輯高輸出,確保EIA/TIA-485兼容性。
熱插拔輸入結構:DE和RE控制具有熱插拔輸入結構,防止插拔時的錯誤數據傳輸。
靈活的功能組合
全/半雙工操作:部分型號支持引腳可選的全/半雙工操作(如MAX3079E)。
相位控制功能:修正雙絞線反接(如MAX3079E)。
總線上允許掛接多達256個收發器,采用行業標準的SO和DIP封裝。
低功耗設計
關斷模式下電流:除MAX3071E/MAX3074E/MAX3077E外,其他型號在關斷模式下電流僅10μA,節省功率。
