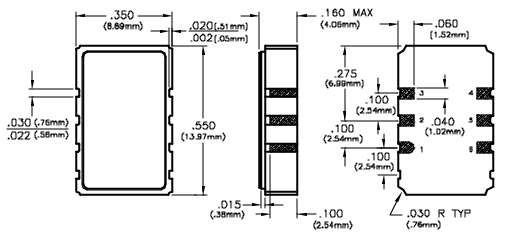

Connor-Winfield VSM61/VSM62/VSM64 6引腳表面貼裝VCXO
發布時間:2025-02-02 10:01:38 瀏覽:772

Connor-Winfield 6引腳表面貼裝VCXO提供三種型號,分別為VSM61**#、VSM62**#和VSM64**#,每種型號具有不同的頻率穩定性和中心頻率范圍:
VSM61#:中心頻率范圍2MHz至100MHz,頻率穩定性±25ppm(包括因工作溫度變化引起的頻率變化)。
VSM62#:中心頻率范圍2MHz至100MHz,頻率穩定性±50ppm。
VSM64#:中心頻率范圍2MHz至100MHz,頻率穩定性±20ppm。
主要特點
老化穩定性:10年老化變化±10ppm。
溫度范圍:工作溫度范圍為-40°C至+85°C。
波形輸出:CMOS方波,TTL兼容。
負載:最大25pF。
電壓:最小4.5V,最大0.5V。
輸出電流:最大16mA。
占空比:最大40/60%,測量于2.5V直流。
上升/下降時間:最大5ns。
抖動:最大5ps RMS(10Hz至20MHz),最大1ps RMS(12kHz至20MHz)。
單邊帶相位噪聲:典型值-95dBc/Hz @ 100Hz,-135dBc/Hz @ 10kHz。
頻率控制:控制電壓范圍0.5至4.5V直流。
可拉性選項:最小±75ppm(型號15),最小±100ppm(型號22,僅適用于80MHz)。
控制電壓:2.5V直流±0.5V直流。
斜率:正向。
單調線性度:< ±10%。
輸入阻抗:50kΩ。
調制帶寬:3dB截止頻率為10kHz(典型值)。
輸出上升/下降時間:最大100ns。
輸入使能:最小2.0V,輸出激活。
輸入禁用:最大0.8V,輸出高阻抗。
電源電壓:+5V直流±5%。
電源電流:最大60mA。
