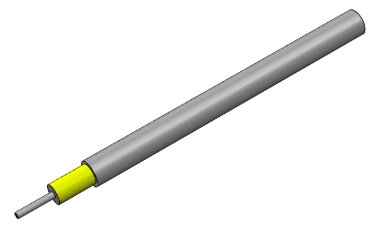

EZ Form EZ-86-AL-WP-TP同軸電纜 磁帶纏繞
發布時間:2024-12-03 08:49:43 瀏覽:1369

這是一款型號為EZ-86-AL-WP-TP的同軸電纜,具有以下特點和規格:
產品系列:EZ Form 鋁護套半剛性電纜。
材料:
中心導體材料:SPC系列。
介電材料:PTFE膠帶。
外導體材料:鋁。
外導體電鍍材料:錫。
尺寸:
中心導體直徑:0.0255英寸(0.660毫米)。
導體外徑:0.0865英寸(2.2毫米)。
內側折彎半徑(最小):0.125英寸(3.2毫米)。
重量:0.075磅/英尺(26.5千克/100米)。
電氣特性:
標稱阻抗:50Ω。
標稱阻抗公差:±15Ω。
傳播速度:84.00%。
屏蔽效果:>165db。
耐壓:5000 VRMS @ 60赫茲。
連續工作電壓:1500 VRMS。
最大工作頻率:62 GHz。
溫度范圍:-55°C ~ +200°C
衰減:
在不同頻率下,0.5 GHz為12db/100英尺,1.0 GHz為17db/100英尺,5.0 GHz為39db/100英尺,10.0 GHz為56db/100英尺,18.0 GHz為78db/100英尺,26.5 GHz為95db/100英尺,40.0 GHz為125db/100英尺,50.0 GHz為145db/100英尺。
功率容量:
在不同頻率下,0.5 GHz為380W,1.0 GHz為247W,5.0 GHz為102W,10.0 GHz為70W,18.0 GHz為52W,26.5 GHz為42W,40.0 GHz為33W,50.0 GHz為30W。
這款電纜具有低損耗、非磁性、帶繞的特點,適用于需要高頻率和高功率容量的應用場景。其設計有助于降低衰減和提高工作溫度,同時具有比銅護套電纜輕40%的額外優勢。為了防止氧化,建議將產品保存在原包裝中,并在干燥的溫控環境中使用。
