GMR7580-31S2BNN-513垂直安裝印刷電路板連接器
發布時間:2024-11-08 11:35:25 瀏覽:820
Glenair GMR7580 Micro-D垂直安裝印刷電路板連接器
產品特點:
微型D連接器:具有0.075 x 0.075英寸的端子間距,相比傳統0.100英寸間距連接器,節省空間和重量。
高性能:滿足MIL-DTL-83513性能要求,采用鍍金TwistPin接觸件,確保最佳性能。
多種配置:提供多種接觸布局(9, 15, 21, 25, 31, 37, 51, 100)和接觸類型(針P和插座S)。
定制尾長:提供不同長度的尾長選項,以適應不同的安裝需求。

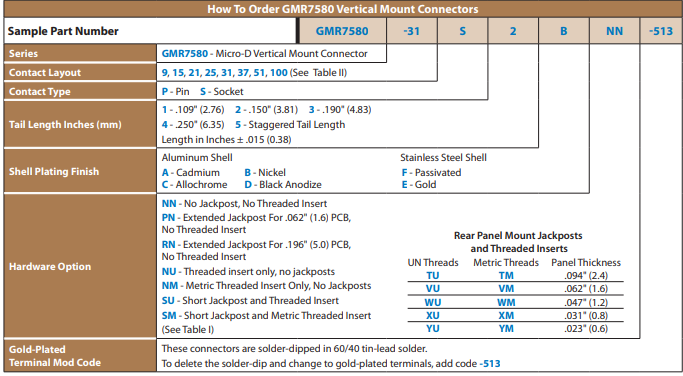

訂購信息:
材料和表面處理:
連接器殼體:6061鋁合金或鈍化300系列不銹鋼。
絕緣體:液晶聚合物(LCP)或聚苯硫醚(PPS)。
界面密封:藍色氟硅橡膠。
接觸材料:針和插座接觸均為銅合金,鍍金鍍鎳。
PCB端子:浸錫銅合金。
硬件:300系列不銹鋼。
封裝劑:環氧樹脂Hysol EE4215。
性能規格:
電流額定值:3安培。
耐電壓:600 VAC海平面。
絕緣電阻:至少5000兆歐姆。
接觸電阻:最大8毫歐姆。
低水平接觸電阻:最大32毫歐姆。
磁導率:最大2μ。
工作溫度:-55°C至+150°C。
沖擊、振動:50g、20g。
配對力:(10盎司)×(接觸數)。
這款Glenair GMR7580 Micro-D連接器以其緊湊的設計、高性能和多樣化的配置選項,非常適合需要節省空間和重量的高性能電路板應用。如果您需要進一步的技術細節或訂購信息,可聯系立維創展。
