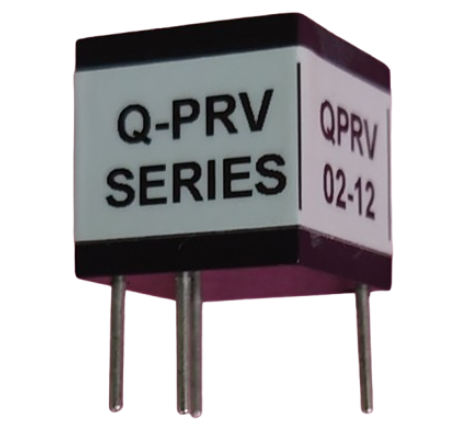

Q-PRV系列DC-DC高壓電源SDS High Voltage
發布時間:2024-11-07 08:57:51 瀏覽:1069

Q-PRV系列是一款高壓 DC/DC 轉換器,具有以下關鍵特點:
輸出功率:>0.5W
輸出電壓范圍:100Vdc 至 500Vdc
輸入電壓:12Vdc 或 24Vdc
輸出與輸入成比例
短路保護
低紋波
無最小負載要求
產品尺寸:0.5x0.5x0.5 英寸
產品的主要特性:
該 DC/DC 轉換器為比例型,輸出電壓與輸入電壓成比例,輸入范圍為 0.7V 至最大輸入電壓(12Vdc 或 24Vdc,視型號而定)。
寬溫度工作范圍:-25℃ 至 +70℃,無需散熱。
具有隔離功能,隔離度超過 100MΩ(500Vdc 以下)。
體積小、重量輕,適用于 PCB 安裝,穿孔設計。
負載穩定性優秀:20% 負載/滿載時穩定性達到 0.01%/℃。
RoHS 認證,灌封于 UL 樹脂中,符合環保要求。
型號參數:
| Model number | Output | Output Current | Ripple | Polarity | Input | Input Current | Input Current |
| Voltage | Voltage | No Load | Full Load | ||||
| Q-PRV01-12 | 0 to 100V | 5.00mA | <1.0% | Reversible | 12V | <40mA | <100mA |
| Q-PRV01CT-12 | 0 to +/50V | 5.00mA | <1.0% | Dual-Reversible | 12V | <40mA | <100mA |
| Q-PRV01-24 | 0 to 100V | 5.00mA | <1.0% | Reversible | 24V | <20mA | <50mA |
| Q-PRV01CT-24 | 0 to+/-50V | 5.00mA | <1.0% | Dual-Reversible | 24V | <20mA | <50mA |
| Q-PRV015-12 | 0 to 150V | 3.33mA | <1.0% | Reversible | 12V | <40mA | <100mA |
| Q-PRV015CT-12 | 0 to+/- 75V | 3.33mA | <1.0% | Dual-Reversible | 12V | <40mA | <100mA |
| Q-PRV015-24 | 0 to 150V | 3.33mA | <0.50% | Reversible | 24V | <20mA | <50mA |
| Q-PRV015CT-24 | 0 to+/-75V | 3.33mA | <0.50% | Dual-Reversible | 24V | <20mA | <50mA |
| Q-PRV02-12 | 0 to 200v | 2.50mA | <0.25% | Reversible | 12V | <40mA | <100mA |
| Q-PRV02CT-12 | 0 to +/-100V | 2.50mA | <0.25% | Dual-Reversible | 12V | <40mA | <100mA |
| Q-PRV02-24 | 0 to 200v | 2.50mA | <0.25% | Reversible | 24V | <20mA | <50mA |
| Q-PRV02CT-24 | 0 to+/-100V | 2.50mA | <0.25% | Dual-Reversible | 24V | <20mA | <50mA |
| Q-PRV025-12 | 0 to 250V | 2.00mA | <0.25% | Reversible | 12V | <40mA | <100mA |
| Q-PRV25CT-12 | 0 to+/-125V | 2.00mA | <0.25% | Dual-Reversible | 12V | <40mA | <100mA |
| Q-PRV025-24 | 0 to 250V | 2.00mA | <0.25% | Reversible | 24V | <20mA | <50mA |
| Q-PRV25CT-24 | 0 to+/-125V | 2.00mA | <0.25% | Dual-Reversible | 24V | <20mA | <50mA |
| Q-PRV05-12 | 0 to 500V | 1.00mA | <0.15% | Reversible | 12V | <40mA | <100mA |
| Q-PRV05CT-12 | 0 to+/-250V | 1.00mA | <0.15% | Dual-Reversible | 12V | <40mA | <100mA |
| Q-PRV05-24 | 0 to 500V | 1.00mA | <0.15% | Reversible | 24V | <20mA | <50mA |
| Q-PRV05CT-24 | 0 to+/-250V | 1.00mA | <0.15% | Dual-Reversible | 24V | <20mA | <50mA |
