FMCE-0828 EMI濾波器Interpoint
發布時間:2024-08-14 09:09:25 瀏覽:1745

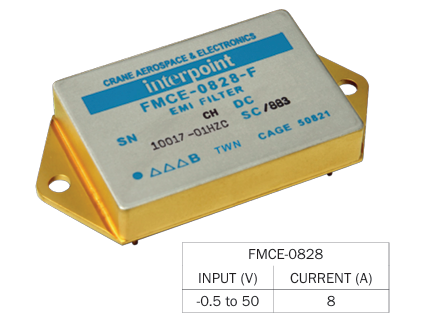

FMCE-0828 EMI濾波器是Interpoint公司生產的一款高性能濾波器,專門設計用于減少高頻DC-DC轉換器中的電磁干擾(EMI)和輸入反射波紋。這款濾波器是Interpoint系列產品的一部分,適用于多種型號的DC-DC轉換器,如MFX, MTR, MWR, MFK, MHF+, MHV和MOR系列。

主要特性
衰減: 在500 kHz頻率下,典型衰減值可達60 dB,有效抑制高頻噪聲。
工作溫度范圍: 從極端寒冷的-55°C到高溫的+125°C,確保在各種環境條件下穩定工作。
輸入電壓范圍: 支持標稱28伏的輸入電壓,運行范圍從-0.5伏至50伏。
瞬態電壓范圍: 能夠處理高達80伏的瞬態電壓,持續時間為1秒,增強了設備的耐用性。
通流能力: 最大8安培的電流處理能力,適用于全輸入電壓范圍。
符合標準: 符合多項軍事標準,包括MIL-STD-461系列和MIL-STD-704 A-E,確保了其在軍事和航空電子設備中的適用性。
描述
設計應用: 專門設計用于減少Interpoint高頻DC-DC轉換器中的輸入線反射波紋電流,一個濾波器可以與多個轉換器組合使用。
結構和封裝: 生產于完全認證的MIL-PRF-38534 Class H生產設施,并密封在焊接的密閉外殼中,確保了產品的可靠性和耐用性。
輸入波紋與EMI
噪聲來源: 有效抑制開關式DC-DC轉換器在輸入線上產生的差模噪聲和共模噪聲,滿足CE03和CE102的低噪聲標準。
操作溫度范圍及瞬態電壓
溫度范圍: 工作溫度范圍為-55°C至+125°C,且電流在+135°C時成線性降至80%。
瞬態電壓: 可處理-0.5伏至80伏的瞬態電壓,不會損壞濾波器。
插入損耗與封裝
插入損耗: 滿載時插入損耗小于3%,確保了高效能的信號傳輸。
封裝類型: 密封在金屬密封、雙鉛包(無凸緣和帶凸緣)中,提供了良好的物理保護和電氣隔離。
相關推薦:
供應Interpoint DC-DC轉換器和EMI濾波器
了解更多Interpoint DC-DC轉換器和EMI濾波器信息可咨詢立維創展。
