SN74ALVTH16245DL電平轉換收發器TI 現貨供應
發布時間:2024-07-04 09:31:37 瀏覽:1477

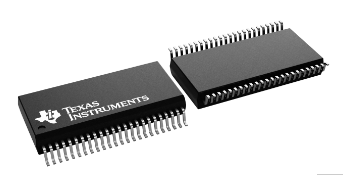

SN74ALVTH16245DL是一款由TI德州儀器(Texas Instruments)生產的16位(雙八進制)非反相總線收發器,屬于Widebus?系列。該器件設計用于在不同電壓環境之間進行電平轉換和數據傳輸,支持從2.5V到3.3V,以及從3.3V到5V的轉換。

主要特點:
雙電源軌設計:包含兩個獨立的電源軌,B端口(VCCB)支持3.3V和5V工作電壓,A端口(VCCA)支持2.5V和3.3V工作電壓。
異步通信:專為數據總線之間的異步通信設計。
控制電路:控制電路(1DIR、2DIR、1OE和2OE)由VCCA供電。
高阻抗狀態:為確保上電或下電時的高阻抗狀態,輸出使能(OE)輸入應通過上拉電阻連接到VCC。
方向控制:方向控制(DIR)輸入和輸出支持(OE)輸入的邏輯電平激活B端口輸出或A端口輸出,或?qū)蓚€輸出端口置于高阻抗模式。
輸入輸出驅動:±24mA輸出驅動能力,3.3V時最大傳輸延遲為5.8ns。
鎖存性能:超過250mA的鎖存性能。
應用領域:
- 電子銷售點
- 打印機和其他外圍設備
- 馬達驅動器
- 無線及電訊基建
- 可穿戴健康和健身設備
技術參數:
技術家族:ALVC
高輸入電壓:最小1.7V,最大5.5V
輸出電壓:最小和最大值未提供
數據速率:最大300Mbps
輸出電流:最大-24mA(IOH),最大值未提供的IOL
電源電流:最大40μA
輸出類型:3狀態,平衡CMOS,推挽
工作溫度范圍:-40℃至85℃
相關型號:
| Orderable Device | Status (1) | Package Type | Package Drawing | Pins | Package Qty | Eco Plan 2) | Lead finish/ Ballmaterial 6) | MSL Peak Temp 3) | OpTemp(C) | Device Marking (4/5) |
| 74ALVC164245DGGRE4 | ACTIVE | TSSOP | DGG | 48 | 2000 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | -40 to 85 | ALVC164245 |
| 74ALVC164245DGGRG4 | ACTIVE | TSSOP | DGG | 48 | 2000 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| 74ALVC164245DGGTE4 | ACTIVE | TSSOP | DGG | 48 | 250 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| 74ALVC164245DGGTG4 | ACTIVE | TSSOP | DGG | 48 | 250 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| 74ALVC164245DLG4 | ACTIVE | SSOP | DL | 48 | 25 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| 74ALVC164245DLRG4 | ACTIVE | SSOP | DL | 48 | 1000 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| SN74ALVC164245DGG | ACTIVE | TSSOP | DGG | 48 | 40 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | ALVC164245 | |
| SN74ALVC164245DGGR | ACTIVE | TSSOP | DGG | 48 | 2000 | RoHS8 Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| SN74ALVC164245DGGT | ACTIVE | TSSOP | DGG | 48 | 250 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| SN74ALVC164245DL | ACTIVE | SSOP | DL | 48 | 25 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | 40 to 85 | ALVC164245 |
| SN74ALVC164245DLR | ACTIVE | SSOP | DL | 48 | 1000 | RoHS &Green | NIPDAU | Level-1-260C-UNLIM | -40 to 85 | ALVC164245 |
