OH300-61005SV-096.0M VCOCXO晶振Connor-Winfield
發布時間:2024-06-14 09:12:04 瀏覽:2864

Connor Winfield OH300-61005SV-096.0M VCOCXO晶振是一款高性能的晶體振蕩器,專為需要極高頻率穩定性和低相位噪聲的應用而設計。以下是該產品的詳細介紹:
基本特性:
輸出頻率:96.0 MHz,采用正弦波(Sinewave)輸出。
操作電壓:5Vdc,確保電源供應的穩定性和兼容性。
溫度范圍:-40°C至85°C,適用于廣泛的工業和商業環境。

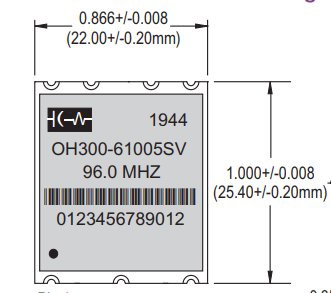

封裝:22x25.4mm SMT封裝,便于表面貼裝技術(SMT)的集成。
功能:Oven Compensated Voltage Controlled Crystal Oscillator(VCOCXO),結合了溫度補償和電壓控制功能,以實現高精度的頻率輸出。
性能參數:
頻率穩定性:±10 ppb,確保在各種條件下都能保持精確的頻率輸出。
頻率校準:在25°C時,-0.1至0.1 ppm,提供精確的頻率調整能力。
頻率穩定性與溫度:-10至10 ppb,顯示了在不同溫度下的穩定性。
頻率與電源電壓:-5.0至5.0 ppb(Vcc ±5%),表明電源電壓變化對頻率的影響極小。
頻率與負載:-2.0至2.0 ppb(負載±5%),顯示了負載變化對頻率的影響也很小。
老化:每日:-5.0至5.0 ppb/day;第一年:-300至300 ppb;壽命公差(20年):-800至800 ppb,這些參數表明了長期使用的頻率穩定性。
功耗和相位噪聲:
功耗(穩態@ 25°C):1.25 W,低功耗設計。
啟動功耗(@ -40°C):3.8 W,確保在低溫環境下也能快速啟動。
集成相位抖動(BW: 12kHz至20MHz):0.5 ps rms,低相位抖動,適合高速數據傳輸和精密測量。
短期阿倫偏差(1s):5.0E-11,表明了短期頻率穩定性的高精度。
啟動時間:500 ms,快速啟動,減少等待時間。
預熱時間:未具體說明(分鐘),可能在特定條件下需要預熱。
單邊帶相位噪聲:在1Hz至100KHz的偏移下,有不同的dBc/Hz值,表明了在不同頻率偏移下的噪聲性能。
輸入特性:
控制電壓范圍:0.5至4.5 Vdc,提供寬范圍的控制電壓。
拉動范圍:±0.6 ppm,允許微調頻率。
輸入阻抗:100K Ohm,確保良好的電氣隔離和信號完整性。
封裝類型:SM-FR4 25.4x22mm,適合自動化生產線的組裝。
總結:
OH300-61005SV-096.0M VCOCXO晶振是一款專為高精度頻率控制設計的晶振,具有優異的頻率穩定性、低相位噪聲和低抖動特性。其SMT封裝和廣泛的溫度操作范圍使其成為通信、測量和控制系統中的理想選擇。
相關推薦:
供應Connor-Winfield溫度補償晶體振蕩器TCXO
供應Connor-Winfield壓控溫度補償晶體振蕩器VCTCXO
供應Connor-Winfield壓控恒溫晶體振蕩器VCOCXO
更多Connor-Winfield晶振產品可咨詢立維創展。
