HI-15650和HI-15660雙收發器HOLT
發布時間:2024-06-05 09:08:15 瀏覽:2974
HI-15650和HI-15660是低功耗CMOS雙通道收發器,專為滿足MIL-STD-1553和MIL-STD-1760標準的要求而設計。這兩款收發器作為Holts的HI-1565和HI-1566家族MIL-STD-1553收發器的形式、尺寸和功能替換品。

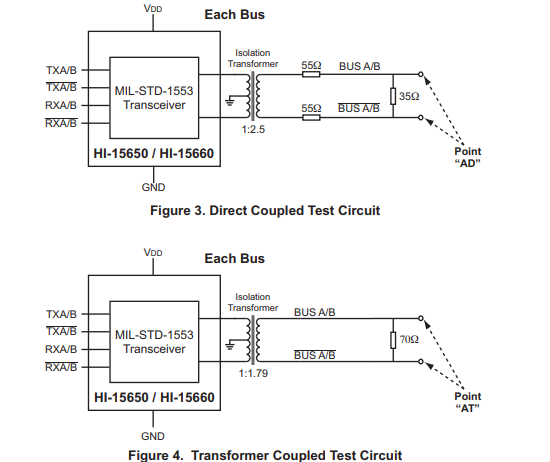

每個通道的發送部分接收互補的CMOS/TTL Manchester II雙相數據,并將其轉換為適合驅動總線隔離變壓器的差分電壓。每個發射器都提供了單獨的抑制控制信號。每個通道的接收部分將1553總線的雙相差分數據轉換為適合輸入到Manchester解碼器的互補CMOS/TTL數據。每個接收器都有一個單獨的使能輸入,可用于將接收器的輸出強制為邏輯0(HI-15650)或邏輯1(HI-15660)。

這些設備的主要特點包括:
低功耗:采用CMOS技術實現低待機功耗。
小型封裝:提供了最小的44引腳塑料芯片級封裝,帶有集成散熱片。
熱穩定性:其小型封裝和集成散熱片有助于減少熱梯度和增強熱穩定性。
ESD保護:總線引腳提供超過8KV的ESD保護。
多種封裝選項:除了標準的DIP封裝外,還提供小型ESOIC封裝選項。
廣泛的溫度范圍:支持工業及擴展溫度范圍。
標準引腳配置:提供符合行業標準的引腳配置,便于系統集成和替換。
型號:
| Holt New P/N | Holt Old P/N | Bus-ldle State | Package | Lead Finish | Temp.Rang |
| HI-15650CDI | HI-1565CDI HI-1567CDI  | 0 | 20 Pin Ceramic Side-Brazed DIP,(20C) | Gold (Pb-free,RoHS compliant | 40CTO+85*℃ |
| HI-15650CDM | HI-1565CDM HI-1567CDM  | 0 | 20 Pin Ceramic Side-Brazed DIP,(20C) | Tin/Lead (Sn/Pb)Solder | -55*CTO+125*℃ |
| HI-15650PCIF | HI-1565PCIF HI-1567PCIF  | 0 | 44 Pin Plastic 7mmx7mm QFN,(44PCS) | NiPdAu(Pb-free,RoHS compliant) | 40°C TO +85℃ |
| HI-15650PCTF | HI-1565PCTF HI-1567PCTF  | 0 | 44 Pin Plastic 7mmx7mm QFN,(44PCS | NiPdAu (Pb-free,RoHS compliant) | -55*CTO+125*℃ |
| HI-15650PSI | HI-1565PSI HI-1567PSI HI-1577PSI  | 0 | 20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)  | Tin/Lead (Sn/Pb)Solder | 40°C TO +85℃ |
| HI-15650PSIF | HI-1565PSIF HI-1567PSIF  | 0 | 20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)  | 100%Matte Tin(Pb-free,RoHS compliant) | 40°C TO +85℃ |
| HI-15650PSM | HI-1565PSM HI-1567PSM  | 0 | 20 Pin Plastic ESOIC -WB, Thermally Enhanced (20HWE)  | Tin/Lead (Sn/Pb)Solder | -55*CTO+125*℃ |
| HI-15650PST | HI-1565PST HI-1567PST  | 0 | 20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)  | Tin/Lead (Sn/Pb)Solder | -55*CTO+125*℃ |
| HI-15650PSTF | HI-1565PSTF HI-1567PSTF  | 0 | 20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)  | 100%Matte Tin(Pb-free,RoHS compliant) | -55*CTO+125*℃ |
| HI-15660P5I | HI-1566PSI HI-1568PSI HI-1578PSI  | 1 | 20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)  | Tin/Lead (Sn/Pb)Solder | 40C TO +85*℃ |
HI-15650和HI-15660適用于需要高性能、高可靠性以及滿足特定軍事和工業標準的通信應用。這些收發器可以作為MIL-STD-1553和MIL-STD-1760總線系統的關鍵組件,用于傳輸和接收數據。
