LV5T5000XMCA2RX低相位噪聲石英晶振Wi2Wi(PDI)
發布時間:2024-04-03 09:38:31 瀏覽:2336
PDI LV5系列是一款高性能時鐘振蕩器,主要特點在于其極低的相位抖動和卓越的相位噪聲。產品以密封包裝形式提供,確保了產品的穩定性和耐用性。

該晶振的輸出類型為LVDS,能夠滿足多種信號傳輸需求。其工作頻率范圍覆蓋從40MHz到200MHz,能夠滿足不同應用場景的需求。在尺寸方面,LV5T5000XMCA2RX的尺寸為5.00mm x 3.20mm x 1.20mm,緊湊的設計使其易于集成到各種設備中。它的主要規格包括頻率范圍從40.0000MHz到200.0000MHz,輸出電壓水平在指定范圍內,并具有多種操作選項和定制選擇。
Paramete  | Supply Voltage*1(±5%)  | Units  | ||
3.3  | 2.5  | V  | ||
Frequency Range*1  | 40.000000 to 200.000000  | MHz  | ||
Frequency Stahiliy  | 4l Causes(Maximum)  | Per Option  | ppm  | |
Temperature Range*  | Operating  | Per Option  | “C  | |
Storage  | 55 to+125  | “C  | ||
Supply Current (Maximum)  | 40  | mA  | ||
Output  | Differential LVDS Squarewave  | |||
Load (Typical)  | Between Output and Comp Output  | 100  | Ω  | |
Duty Cycle (Maximum)  | 50%Vcc  | 45/55  | %  | |
Rise/Fall Times (Maximum)  | Rise Time (20%to 80%Vcc)  | 0.4  | n5  | |
Fall Time (80%to 20%Vcc)  | 0.4  | |||
Start up Time (Maximum  | 10.0  | mS  | ||
Output Voltage Levels  | High Voh (RL=100Ω  | 1.43 Typical,1.60 Maximum  | V  | |
Low Vol (RL=100Ω)  | 0.90 Minimum,1.10 Typical  | |||
Differential Voltage  | 250 Min,350 Typ,450 Max  | mV  | ||
Pin 1 (Tri-State)(Option  | High (See below)or Open  | Enable  | ||
Low (See below)*3  | Disable  | |||
High Value (Minimum)  | 70  | %Vcc  | ||
Ow Value (Maximumi*  | 30  | %Vcc  | ||
Disable Current (Typical) *3  | 10  | uA  | ||
Enable Delay Time (Maximum)  | 2.0  | m5  | ||
Disable Delay Time (Maximum)  | 0.2  | uS  | ||
ntegrated Phase Jitter (RMS)  | 12KHz to 20MHz  | 0.3 Typical,1.0 Maximum  | p5  | |
Phase Noise (Typical)  | @10KHz Offset  | -138  | dBc/H  | |
@100KHz Offset  | -144  | |||
在相位穩定性方面,產品提供了詳細的頻率穩定性參數,并且可以在多種溫度范圍內穩定工作。 除了基礎規格外,該產品還具有一些特殊功能,如三態引腳和LVDS引腳,提供了更靈活的連接方式。啟動時間、上升/下降時間以及集成相位抖動等性能指標也都有明確的數值范圍。

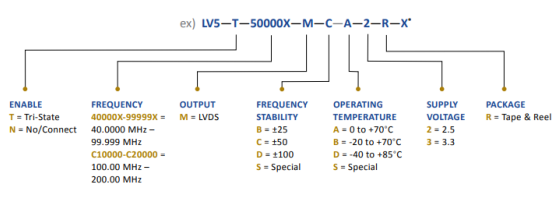

訂購指導:
