RGC系列DC-DC降壓升壓轉換器TDK
發布時間:2024-03-22 10:56:32 瀏覽:2152
TDK推出額定功率為300W的TDK-Lambda RGC系列加固型非隔離式DC-DC轉換器。升壓/降壓轉換器的工作輸入電壓范圍為 9V 至 53V,輸出電壓可在 9.6V 至 48V 或 5V 至 28V 范圍內調節,輸出電流高達 12.5A。該系列設計用于惡劣環境應用,包括機器人、AGV(自動導引車)、通信、COTS、工業和便攜式電池供電設備。
轉換器采用 1/16 磚引腳排列,尺寸為 38.1 x 39.4 x 13.0mm,封裝后可提供 沖擊和振動性能符合MIL-STD-810G標準。五面鋁制外殼可降低輻射 EMI,并可將冷卻傳導冷卻到冷板,從而實現無風扇運行。

RGC系列包括兩種電壓和電流組合,支持 12V、18V、24V、36V 和 48V 電源供電。寬輸入和輸出電壓范圍有助于實現一個零件號涵蓋多個電壓的庫存減少計劃。效率高達 97%,功率損耗降至最低,使產品能夠在外殼溫度為 -40°C 至 +115°C 的惡劣環境中運行。
基本功能型號包括輸出電壓調節引腳、負邏輯遠程開關、遠程檢測、輸入欠壓、過流和熱保護。全功能型號配備電源良好信號、電流監控和同步工作頻率的能力,以最大限度地降低系統噪聲。
所有型號均帶有低電壓和 RoHS 指令的 CE 和 UKCA 標志,并按照 IEC/UL/CSA/EN 62368-1 安全標準設計。評估板可用于快速簡便的測試。
主要應用
? 惡劣環境,包括機器人、AVG(自動導引車)、通信、COTS、工業和便攜式電池供電設備。
主要特點和優勢
? 高效率(高達97%)
? 高達 9 至 53V 輸入和 5 至 48V 輸出
? 高達 300W 和 12.5A 輸出
? 基本版和全功能版
? 降壓-升壓拓?fù)浣Y(jié)構,可在輸入變化時保持輸出調節

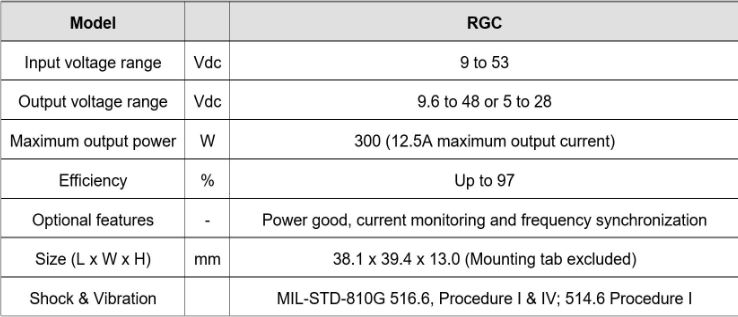

規格參數:

產品型號:
| Part No. | Series | Package / Mounting | Maximum Output Power / W | Nominal Input Voltage[DC] / Vdc | Input Voltage Range[DC] / Vdc | Number of Outputs | Output Voltage Range[DC] / Vdc | Maximum Output Current / A |
| RGC4W300W008A-001 | RGC | PCB mount | 300 | 24/48 | 9 to 53 | 1 | 5 to 28 | 8 |
| RGC4W300W008A-003 | RGC | PCB mount | 300 | 24/48 | 9 to 53 | 1 | 5 to 28 | 8 |
| RGC4W300W012A-001 | RGC | PCB mount | 300 | 24/48 | 9 to 53 | 1 | 9.6 to 48 | 12.5 |
| RGC4W300W012A-003 | RGC | PCB mount | 300 | 24/48 | 9 to 53 | 1 | 9.6 to 48 | 12.5 |
相關推薦:
TDK超小型負載點μPOL DC-DC轉換器
注:TDK μPOL?嵌入式DC-DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
