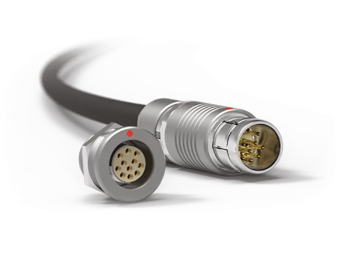

Fischer Core系列黃銅圓形連接器
發布時間:2024-03-06 11:28:38 瀏覽:1073
Fischer Core系列黃銅圓形連接器是Fischer Connectors開發的第一個連接器系列,采用了獨創的革命性推挽技術。經過超過65年的持續改進,該系列包括了20,000多種標準圓形連接器,并提供高度可定制的觸點配置,適用于多種客戶應用和苛刻的環境,如醫療、儀器儀表、國防與安全等領域。

下面是Fischer Core系列黃銅圓形連接的特點:
· 多種外殼類型和接觸塊型號
· 獨創標準推拉式鎖定系統
· 高達 IP68 密封(液密)
· 提供密封版本(氣密、真空密封)
· 耐高壓滅菌
· 10,000 次插拔
環境和機械數據:
| 特征 | 產品類型 | 價值 | 標準 |
| 密封性能 | 非密封連接器(配接) | IP50防護等級 | 國際電工委員會 60529 |
插頭(配接)與通用密封夾具1)  | IP68防護等級 IP69防護等級  | ||
| 插座“U”型主體樣式 | IP68防護等級 | ||
| 插座“E”閥體樣式 | 密封: 測試: <10-8毫巴 l/sec.  | IEC 60068-2-17 測試 Qk 方法 3,備選方案 b | |
| IP69防護等級 | 國際電工委員會 60529 | ||
| 工作溫度范圍 | 查看技術規范 V.1 的詳細信息 | 查看技術規范 V.1 的詳細信息 | 國際電工委員會 60512-6-11 i+j / IEC 60068-2-14-NB |
耐腐蝕性3)  | 鹽霧,1,000 小時, 5% 鹽溶液,35°C  | IEC 60068-2-11 測試 Ka MIL-STD-202 方法 101 EIA-364-26  | |
| 耐力 | 10,000 次插拔 | IEC 60512-9-1 / EIA-364-09 | |
| 振動 | 10 至 2000 Hz,1.5 mm 或 15g,每軸 12 個掃描周期,20 每 10-2000-10 Hz 掃描周期分鐘數,無中斷 > 1us | MIL-STD-202 方法 204 條件 B | |
耐輻射性3)  | 非密封連接器 | PEEK:107Gy(=1000M拉德)  | |
| 密封插座“E” | FPM(氟橡膠?)O型圈:105Gy(=10M 拉德)  |
1)密封性能會受到電纜長期質量的影響。
2)僅供參考。未經 Fischer 連接器測試。
3)插頭和插座處于配接位置或拔出時帶蓋。僅適用于黃銅連接器。
鋁制版本不建議用于船舶。保留了機械和電氣功能。視覺方面可能會改變。
我們的大多數連接器都可以在高壓滅菌器、Cidex?、EtO、伽馬輻射、Steris? 或 Sterrad? 中完全消毒
電氣參數:
| 特征 | 端子尺寸 | 典型值 | 標準 |
| 接觸電阻 10,000 次插拔 | ? 0.5 mm ? 0.7 mm ? 0.9 mm ? 1.3 mm ? 1.6 mm ? 2.3 mm ? 3.0 mm  | 5.0毫歐 5.0毫歐 4.0毫安 2.5毫歐 2.5毫歐 2.5毫歐 1.5毫歐  | IEC 60512-2-1,測試 2a IEC 60512-2-2,測試 2b  |
| 絕緣電阻 | > 1010Ω  | IEC 60512-3-1-3a 方法 C |

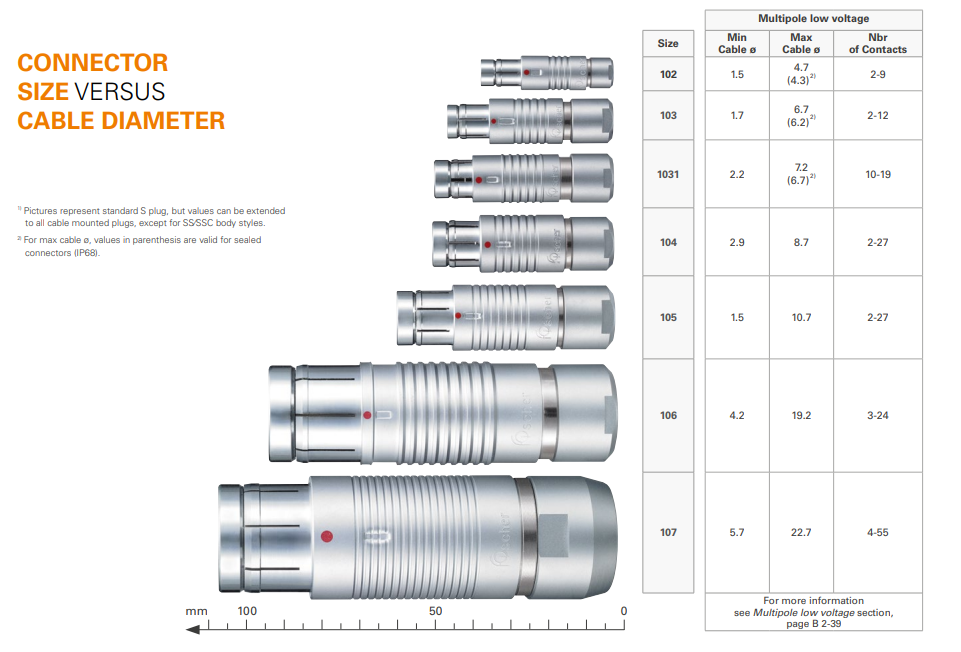

尺寸選型:

總的來說,Fischer Core系列連接器具有高性能、可靠性強、耐用性高等特點,適用于多種應用場景,是一款優秀的連接器產品系列。
相關推薦:
更多Fischer連接器相關產品信息可咨詢立維創展。
