SD5400/SD5000系列高速橫向DMOS開關Linear Systems
發布時間:2024-01-10 09:01:40 瀏覽:2163
SD5400/SD5000系列是Linear Systems專為高速開關應用設計的四通道N通道增強型橫向DMOS模擬開關。這些開關具有更高的精度、速度和吞吐量,相比于JFET或多路復用器,它們的毛刺和失真較少。它們適用于高頻射頻操作,具有1ns的開關速度,并且具有70歐姆的“ON”電阻和0.5pf的反向傳輸電容的獨特組合。最大閾值為1.5V,可以簡單地通過TTL和CMOS驅動來滿足小信號應用的需求。
SD5400/SD5000可以切換模擬信號,其范圍可高達+/-10伏。而SD5401/SD5001則可以切換更小范圍的信號,最高為+/-5伏。所有版本都具備柵極ESD保護齊納二極管。
SD5400/SD5401的表面貼裝版本采用14引腳和16引腳的窄體SOIC封裝。而SD5000N/SD5001N的通孔版本則采用16引腳的DIP封裝。所有的封裝類型都可提供特定的電氣選項,包括裸片形式。

特征描述:
· 高速開關的開關時間為1ns以內。
· 最大反向電容為0.5pF的超低反向電容。
· 閾值電壓低至導通電壓的1.5倍(Vgs(th)=1.5Vmax)。
· 改變模擬信號的電壓范圍為正負10伏。
· CMOS和TTL是兼容的。
· Calogic和SiliconixSD5400/SD5000系列的第二源替代品
· 使用了表面貼裝(SOIC-14.16)、插裝型PDIP-16封裝以及裸片技術
應用領域包括:自動測試設備(ATE)、模擬開關、模數轉換器、數模轉換器、激光驅動器、醫療成像、多路復用器、采樣保持器、開關驅動器和視覺系統。
更多Linear Systems 相關產品信息可咨詢立維創展。
上一篇: POL非隔離電源模塊選型
推薦資訊

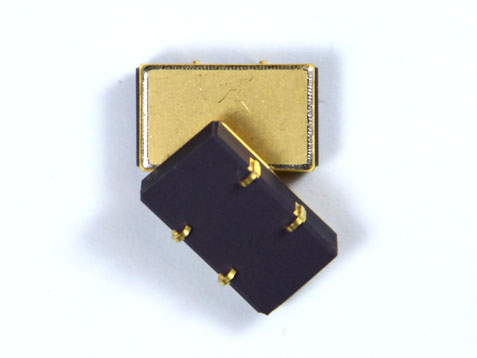

Wi2Wi的“PDI品牌”溫度補償晶體振蕩器(TCXO)可確保在苛刻的環境下提供精確的頻率。具有超低相位噪聲、低抖動、高抗振性、多種流行封裝和密封石英晶體。PDI品牌TCXO提供標準頻率和定制頻率。Wi2Wi 提供從客戶原型打字需求到批量生產的快速樣品,并提供有競爭力的價格和準時交貨。

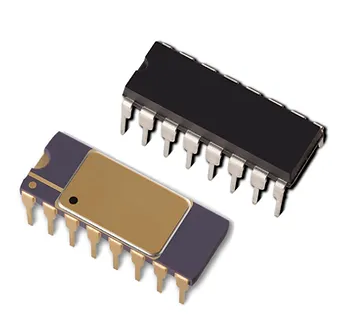

HOLTIC?的HI-8597是個3.3V單電源ARINC429線路驅動器內嵌防雷保護。內部防雷電路允許滿足RTCA/DO-160G第22節第3級管腳導入測試波型組A(3和4),B(3和5A),和Z(3和5B),不能使用任何外部部件,行業第一。
