AD4022 模數轉換器ADI
發布時間:2023-07-31 16:57:08 瀏覽:2131

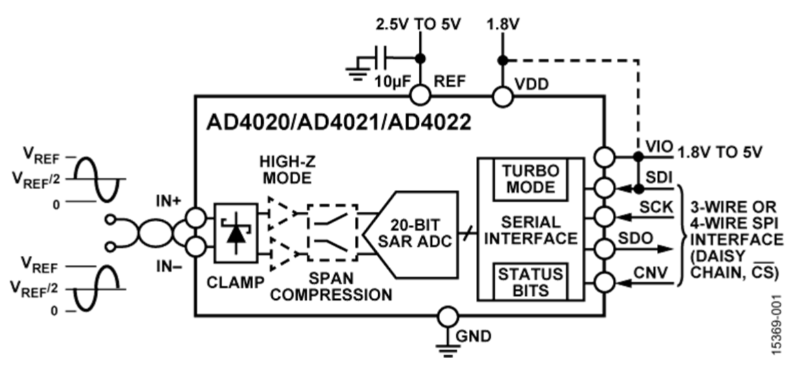

ADI的AD4022是款高精密、高速度、低能耗、20位、Easy Drive、高精密逐漸靠近存儲器(SAR)模數轉換器(ADC),選用單電源VDD供電系統。AD4022基準電壓V REF是從外部增加的,而且可以獨立的電源電壓進行調節。AD4022的功率與吞吐量呈線性關系。
Easy Drive性能能降低信號鏈多樣性和功能損耗,從而實現更高的通道密度。減少的輸入電流(特別是在高阻抗系統下)加上較長的信號檢測時期,不需要專用的ADC驅動器。Easy Drive拓展了能夠驅動這類ADC的配建電源的范圍。
AD4022輸入跨度降低不需要向ADC驅動放大器提供負電源,同時保存對完整性ADC編碼范圍的瀏覽。AD4022輸入過壓鉗位可保護ADC輸入免遭過電壓事件的影響,最大限度減少對參考管腳的影響,而且不需要外部保護二極管。
AD4022高至500kSPS的高效器件吞吐量使用戶能夠準確捕捉射頻信號并執行過采樣技術,有效緩解與抗混疊濾波器設計相應的挑戰。串行外接設備端口(SPI)時鐘速率要求的減少能降低數字輸入/輸出功能損耗,擴展數字服務器選項,并優化根據數字隔離傳輸數據的任務。SPI適配的串行用戶接口根據使用單獨的VIO邏輯性電源與1.8V、2.5V、3V和5V邏輯性適配。

特征和優勢
易驅動
大幅度減少輸入反沖力
輸入電流減少為0.5μA/MSPS
性能卓越采集時期,1MSPS時循環時間≥77%
首次轉換精確,無延遲或通道延遲
單電源使用的輸入跨徑壓縮
迅速轉換允許低SPI時鐘速率
輸入過壓鉗位保護吸附高至50mA的電流量
SPI-/QSPI-/MICROWIRE-/DSP兼容性串行通信
性能卓越
差分模擬輸入范圍:±V REF,V REF從2.4V至5.1V
吞吐量:1.8MSPS/1MSPS/500kSPS選擇
INL:最高±3.1ppm
確保20位,無漏碼
噪聲系數:f IN=1kHz、V REF=5V時為100.5dB
THD:f IN=1kHz時為?123dB,f IN=100kHz時為?100dB
SINAD:f IN=900kHz時為89dB(請參見數據表中的圖17)
過采樣高動態范圍
OSR=2時為104dB
OSR=1024時為131dB
低電量模式
單1.8V電源供應,具備1.71V至5.5V邏輯性端口
500kSPS時為2.7mW(僅VDD)
10kSPS時為83μW,1.8MSPS時為15mW(總功率)
10管腳封裝:3mm×3mmLFCSP、3mm×4.90mmMSOP
管腳與AD4003/AD4007/AD4011 系列 兼容性
確保使用:?40°C至+125°C
應用領域
自動測試設備
系統自動化
醫用器材
電源供電設備
高精密數據管理系統
儀器儀表和控制系統
