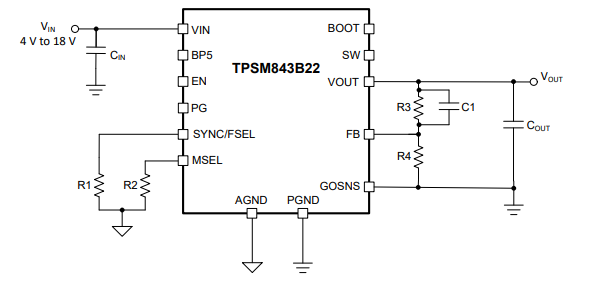

TPSM843B22降壓模塊(集成電感器)TI 德州儀器
發布時間:2023-06-05 17:00:26 瀏覽:2837
TI德州儀器TPSM843B22是款高效率18V、20A同步降壓模塊,選用內部補償的定頻高級電流模式(ACM)控制架構,能夠在處在FCCM模式長時間運營的同時,形成0.5V至7V的輸出電壓。TPSM843B22可以提供高效率,且工作時的工作頻率高達2.2MHz。TPSM843B22選用6.5mmx7.5mmx4mm超模壓封裝,特別適合需要小解決方案規格的設計。其它功能包括高精密電壓標準、可選擇的軟啟動時間、單調啟用至預偏置輸出、可選擇的電流限制、可調式UVLO(根據EN管腳實現)及其全套故障防護。

特征
?穩固頻率、內部補償高級電流模式(ACM)控制
?集成化6.5mΩ和2mΩMOSFET、電感器及相應無源器件
?4V至18V輸入電壓范圍
?0.5V至7V輸出電壓范圍
?真差分遙感放大器(RSA)
?三種可選擇的PWM坡面選擇,可協調控制環線性能
?五種可選擇的工作頻率:500kHz、750kHz、1MHz、1.5MHz和2.2MHz
?與一個外部時鐘同步
?0.5V,整體溫度范圍之內電壓標準精度為±0.5%?1ms、2ms、4ms和8ms可選擇軟啟動時間
?單調啟用至預偏置輸出
?可選擇的電流限制,兼容20A和16A工作
?具備可調式輸入欠壓鎖定功能的使能端
?電源正常輸出監控器
?輸出過電壓、輸出欠壓、輸入欠壓、過電流和高溫保護
?-40°C至125°C工作結溫范圍
?6.5mm×7.5mm×4.0mm、25管腳超模壓QFN封裝
?無鉛(滿足RoHS標準)
?與以下器件管腳兼容:16A-TPSM843A26and12A-TPSM843A22
應用
?無線和有線網絡基礎設施設備
?光纖網絡
?測試和測量
?醫療健康和健康保健
