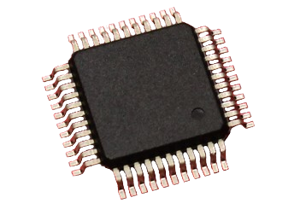

DEI線路接收器DEI1148
發布時間:2022-09-20 16:53:17 瀏覽:1854
DEI的DEI1148是個BiCMOS機械設備,包括八路差分線路接收器。每個接收通道將輸入ARINC429數據總線信號(三電平RZ雙極差分調制)轉換成一對TTL/CMOS邏輯輸出。每個通道單獨運作,滿足ARINC429數字數據通信標準的需求。DEI線接收器DEI1148設計適用于在高噪音環境中工作。接受±20v共模電壓范圍之內輸入,接收器提供超出2v的遲緩。優化電路速率以控制高頻率瞬態。DEI線路接收器DEI1148為內嵌功能測試提供邏輯電平檢測輸入。有兩個TEST輸入端口,每個端口強制性將四個接收器的輸出設置成指定的0、1或null狀態。當機械設備處于TEST模式時,ARINC輸入被忽視。ARINC輸入可以在輸入端應用高阻值電阻器集成化片上防雷接地,以最大程度地減少紅外加熱。該電阻器具備介質隔離性,以承載電壓瞬變。輸入端能夠承受高達DO1603級管腳注入電平的閃電誘導瞬態。可以在輸入和VSS之間增加一個外部電視設備,或者通過在ARINC總線和IC/TVS節點之間組成一個串聯限流電阻,能夠實現更高級別的電視設備。串聯電阻減少了投影儀的功率要求及尺寸。電阻值可以達到10K歐姆。ARINC輸入能夠承受115vac飛機電源的意外短路且不受損。

特征
八路ARINC429轉TTL/CMOS邏輯線接收器
使用+5V±10%或3.3V±10%單電源供電
在高噪音環境中運行
輸入公用電壓范圍:±20V
最小2V輸入遲緩
ARINC輸入內部保護DO-160A3級的雷電需求
能夠承受輸入端意外短路至115Vac
封裝:44LMQFP,13.9mm封裝
屬性
環境溫度:-55°C-85°C
產品封裝形式:44MQFP2G
頻道:8
供電范圍:3.35
霍爾特外部參考:HI-8448
封裝描述:44LMQFP10x20x2主體13.2封裝RoHS
封裝形式:表面貼裝
JEDEC:MO-108-AA-1
DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括Arinc429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //m.sztianjufu.com/public/brand/53.html
Part # | Temp Range | Product Package Type |
DEI1148-QES-G | -55°C - 85°C | 44 MQFP2 G |
DEI1148-QMS-G | -55°C - 125°C | 44 MQFP2 G |
