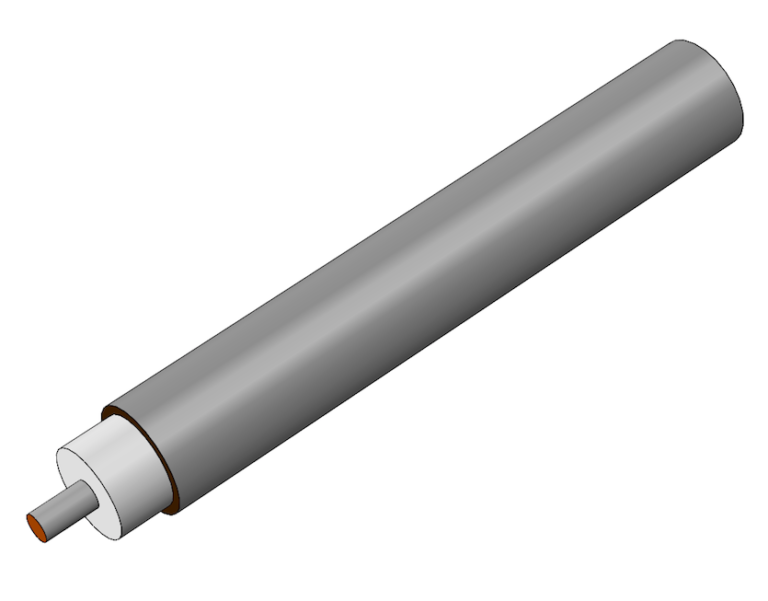

EZ Form半剛性電纜M17/129-00001
發布時間:2021-12-27 17:10:26 瀏覽:1567
EZ Form提供27條滿足MIL-DTL-17標準規定的銅和鋁護套半剛性電纜。EZ Form半剛性電纜滿足或超出Mil標準規范,并有各種規格尺寸和飾面板可供選擇。
為避免氧化反應,EZ Form建議將該產品儲存在其原始包裝中,并將其放置在干燥溫度控制的工作環境中一直到使用。
EZ Form具備AS9100D航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。EZ Form產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
或聯系我們的銷售工程師:0755- 83642657 QQ: 2295048674

EZ Form半剛性電纜M17/129-00001規格:
方面  | 單位  | M17/129-00001  |
修訂版 E  | ||
外導體直徑  | 在  | 0.25*  |
毫米  | 6.35*  | |
中心導體直徑  | 在  | 0.0641  |
毫米  | 1.63  | |
介電直徑  | 在  | 0.209  |
毫米  | 5.31  | |
材料  | ||
外導體  | 銅  | |
外導體電鍍  | 錫  | |
電介質  | 聚四氟乙烯  | |
中心指揮  | 最高人民法院  | |
符合 RoHS  | 是的  | |
機械特性  | ||
溫度范圍 °C  | ℃  | -40 到 +90°  |
內彎曲半徑(最小)  | In  | 0.375  |
毫米  | 9.25  | |
重量  | 磅 / 100 英尺  | 10.6  |
公斤/100米  | 15.8  | |
電氣特性**  | ||
標稱阻抗  | 歐姆  | 50.0 +/- 0.5  |
傳播速度  | ——  | 0.695  |
屏蔽效能  | D b  | >165  |
耐壓  | VRMS @ 60 Hz  | 7500  |
持續工作電壓  | 最大電壓有效值  | 3000  |
最大工作頻率  | GHz  | 18  |
衰減  | 0.5GHz  | 5  |
(db / 100 Ft 典型值)  | 1.0 GHz  | 7.5  |
5.0 GHz  | 20  | |
10.0GHz  | 33  | |
18.0 GHz  | 48  | |
26.5GHz  | 不適用  | |
40.0 GHz  | 不適用  | |
50.0 GHz  | 不適用  | |
65.0 GHz  | 不適用  | |
90.0 GHz  | 不適用  | |
功率(Watts Cw  | 0.5GHz  | 不適用  |
@ 20 °C,最大值)  | 1.0 GHz  | 1400  |
5.0 GHz  | 不適用  | |
10.0GHz  | 350  | |
18.0 GHz  | 200  | |
26.5GHz  | 不適用  | |
40.0 GHz  | 不適用  | |
50.0 GHz  | 不適用  | |
65.0 GHz  | 不適用  | |
90.0 GHz  | 不適用  |
